AutoCAD三维教程:南非世界杯足球的画法及渲染(3)

文章来源于 中国教程网论坛,感谢作者 newdhj 给我们带来经精彩的文章!
设计教程/设计教程/AutoCAD教程2010-07-08

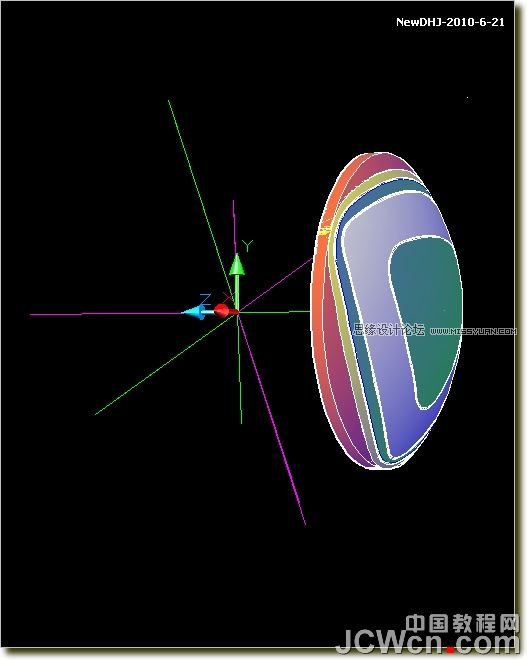

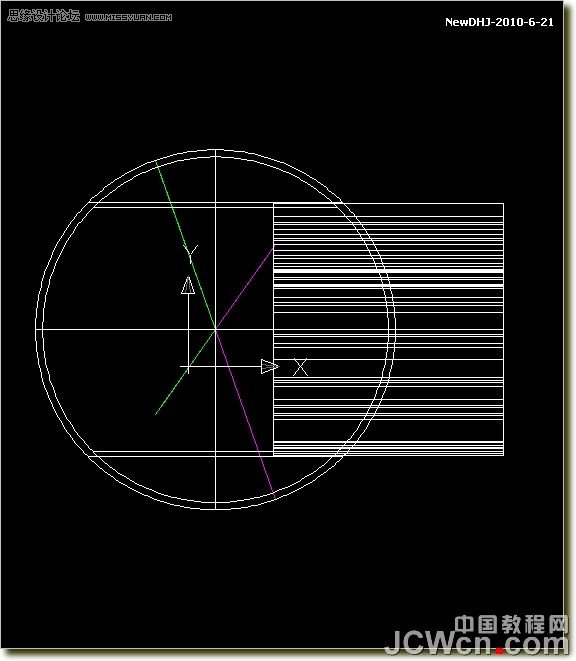

22、打开球体的图层,切换到左视图,调整好位置 23、在原地复制了5个球体,命令:CO鼠标指定球体回车鼠标任意点一下并拖动位置输入:0回车0回车,反复5次连续两次回车结束复制操作,分别与拉伸的图案实体交集 24、

22、打开球体的图层,切换到左视图,调整好位置

AutoCAD三维教程:南非世界杯足球的画法及渲染

23、在原地复制了5个球体,命令:CO——鼠标指定球体——回车——鼠标任意点一下并拖动位置——输入:0——回车——0——回车,反复5次连续两次回车结束复制操作,分别与拉伸的图案实体交集

AutoCAD三维教程:南非世界杯足球的画法及渲染

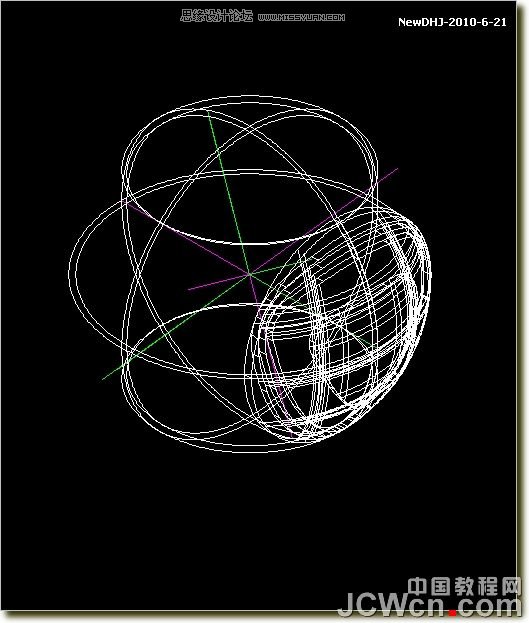

24、关闭球体的图层,同样方法原地复制中间的四个图形,然后逐个差集,倒圆角。

AutoCAD三维教程:南非世界杯足球的画法及渲染

AutoCAD三维教程:南非世界杯足球的画法及渲染

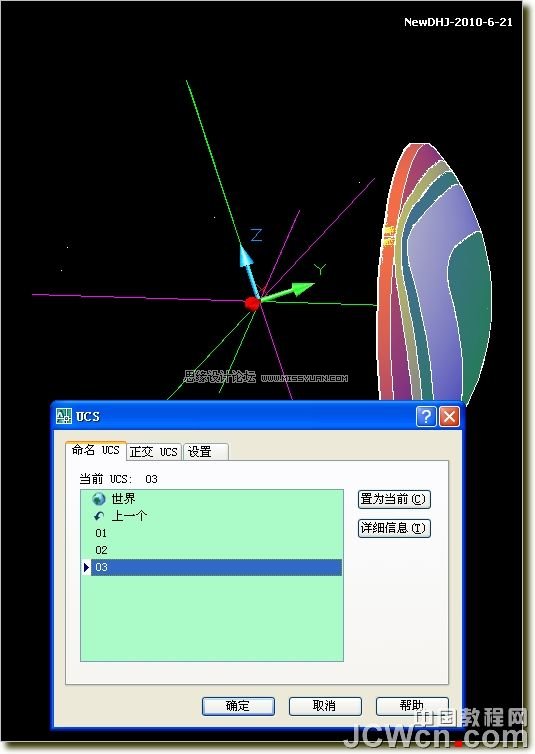

25、命令:ucsman切换当前 UCS为03

AutoCAD三维教程:南非世界杯足球的画法及渲染

26、Z轴环形阵列3个

AutoCAD三维教程:南非世界杯足球的画法及渲染

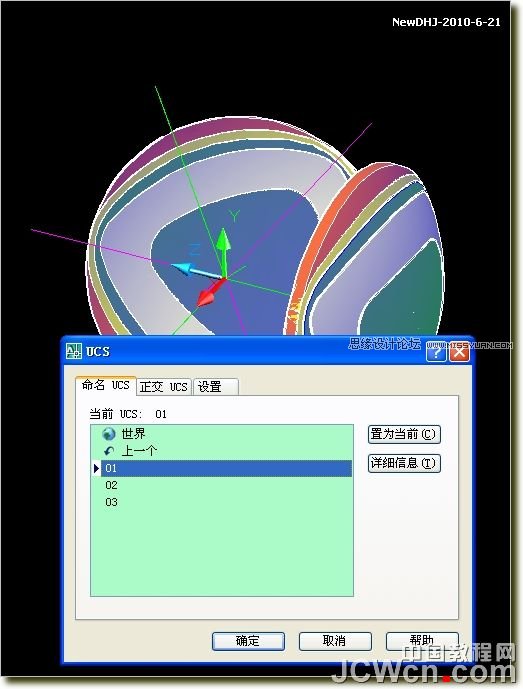

27、ucsman切换当前 UCS为01,删除一个图形

AutoCAD三维教程:南非世界杯足球的画法及渲染

28、其中边上的 图形Z轴环形阵列3个

AutoCAD三维教程:南非世界杯足球的画法及渲染

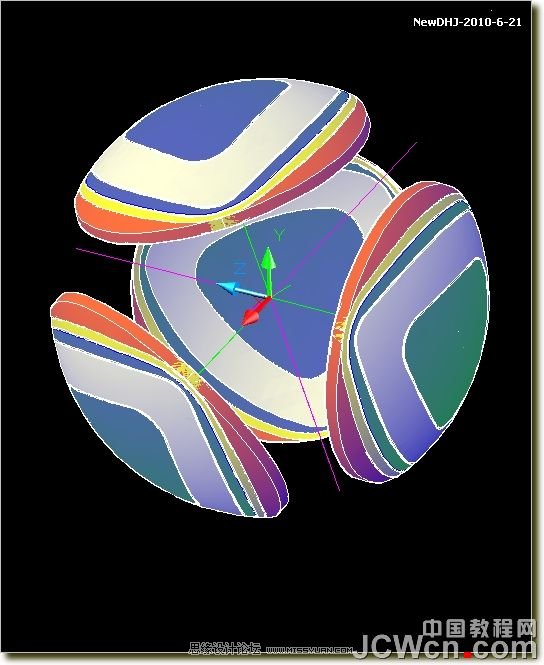

29、原地复制四个图形外圈两个实体,打开球体的图层

AutoCAD三维教程:南非世界杯足球的画法及渲染

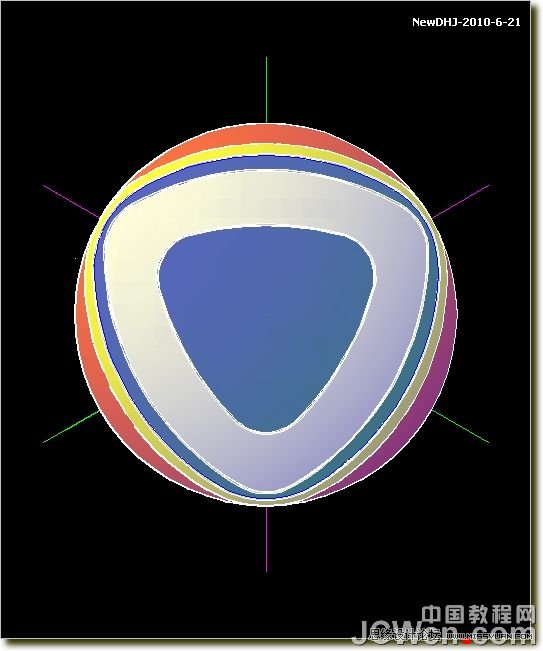

30、差集,关闭图形层

AutoCAD三维教程:南非世界杯足球的画法及渲染

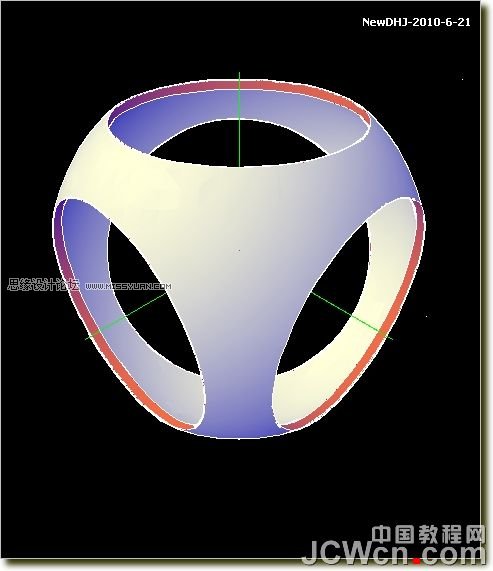

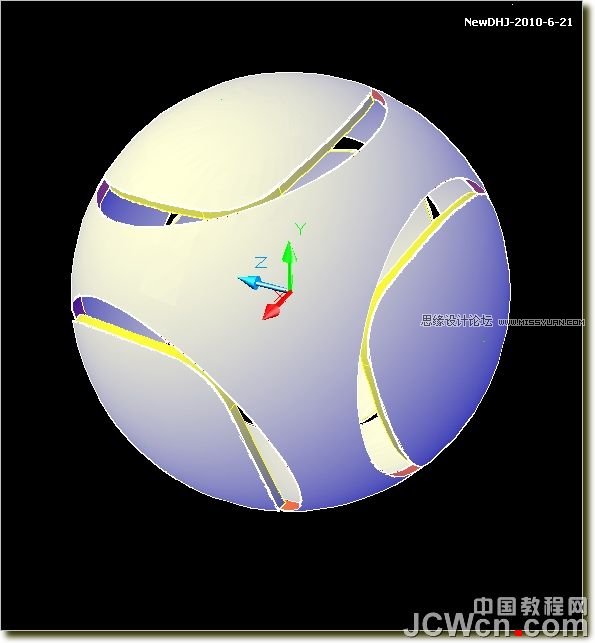

31、分割,删除中间的图形

AutoCAD三维教程:南非世界杯足球的画法及渲染

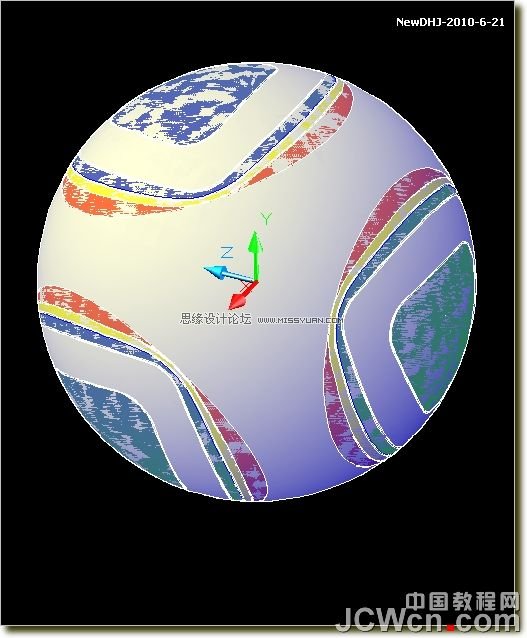

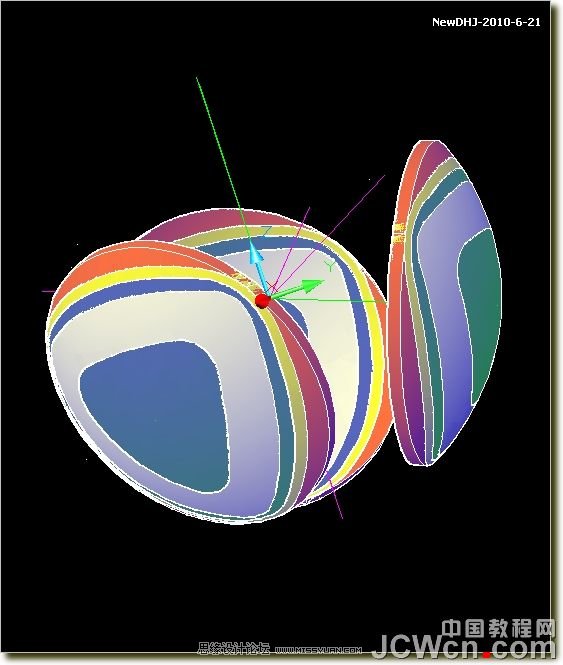

32、切换到后视图

AutoCAD三维教程:南非世界杯足球的画法及渲染
