AutoCAD三维教程：南非世界杯足球的画法及渲染(4)

文章来源于 中国教程网论坛，感谢作者 newdhj 给我们带来经精彩的文章！
设计教程/设计教程/AutoCAD教程2010-07-08
33、以球心与两绿线端点做三点剖切，保留前面一块类三角的图形 34、画条弧，圆心在中轴上 35、平行复制一条弧 36、放样成曲面 37、环形阵列3个 38、SL（剖切）S（曲面）B 39、倒角 40、ucsman切换当前 UCS为02 41、

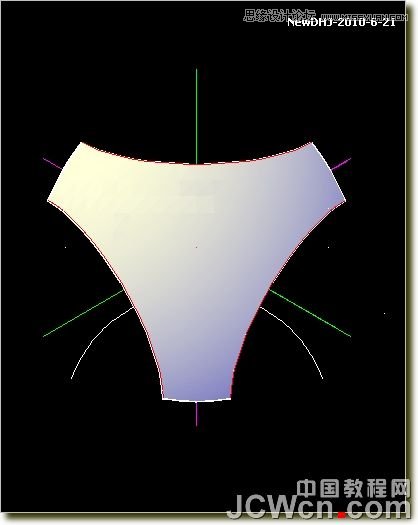

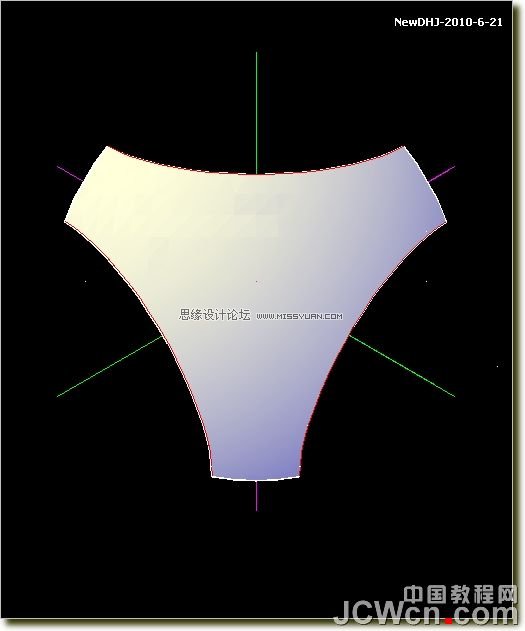

33、以球心与两绿线端点做三点剖切，保留前面一块类三角的图形

AutoCAD三维教程：南非世界杯足球的画法及渲染

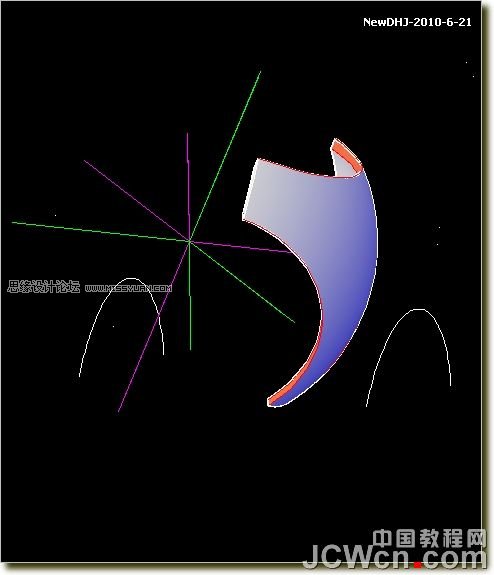

34、画条弧，圆心在中轴上

AutoCAD三维教程：南非世界杯足球的画法及渲染

35、平行复制一条弧

AutoCAD三维教程：南非世界杯足球的画法及渲染

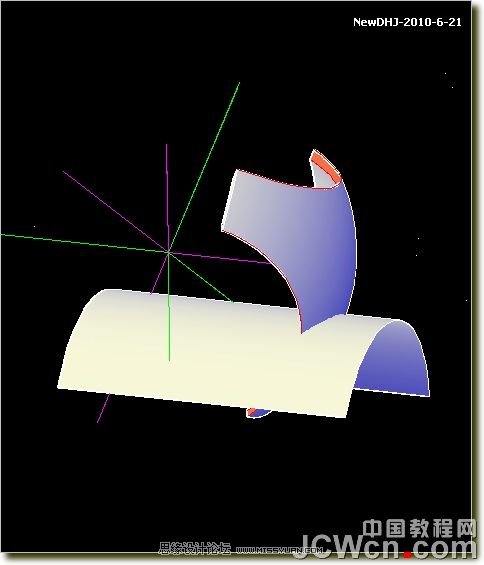

36、放样成曲面

AutoCAD三维教程：南非世界杯足球的画法及渲染

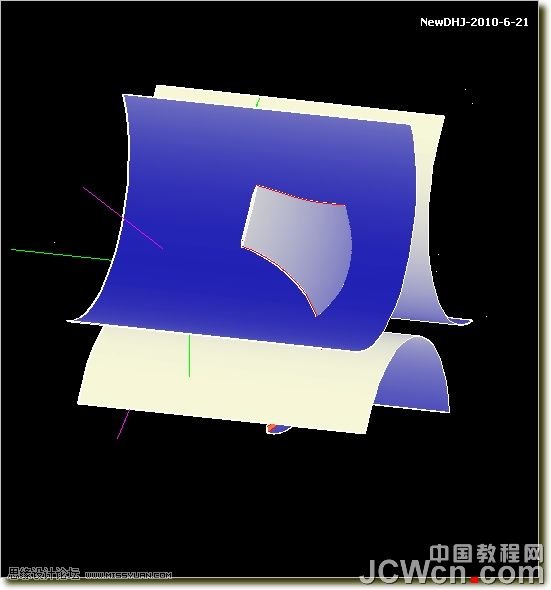

37、环形阵列3个

AutoCAD三维教程：南非世界杯足球的画法及渲染

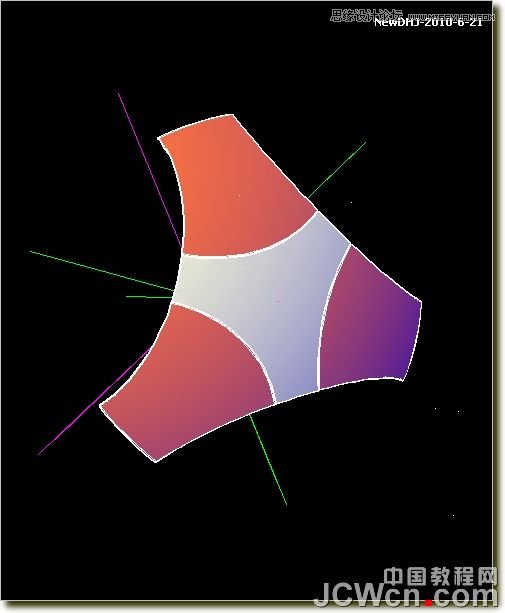

38、SL（剖切）——S（曲面）——B

AutoCAD三维教程：南非世界杯足球的画法及渲染

39、倒角

AutoCAD三维教程：南非世界杯足球的画法及渲染

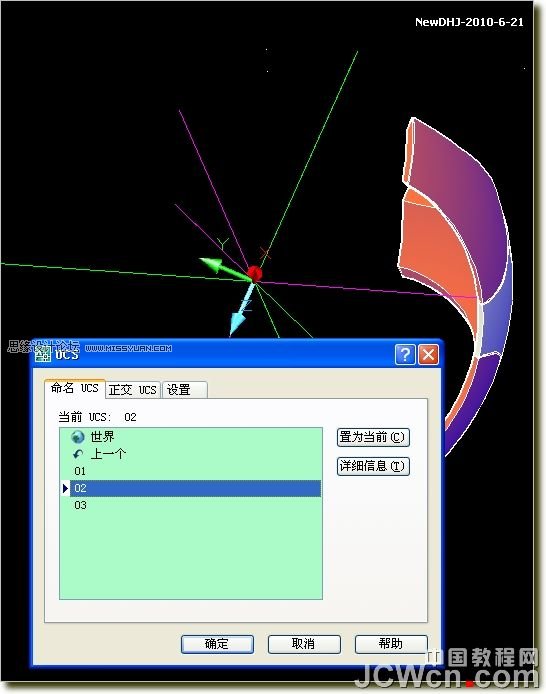

40、ucsman切换当前 UCS为02

AutoCAD三维教程：南非世界杯足球的画法及渲染

41、Z轴环形阵列3个

AutoCAD三维教程：南非世界杯足球的画法及渲染

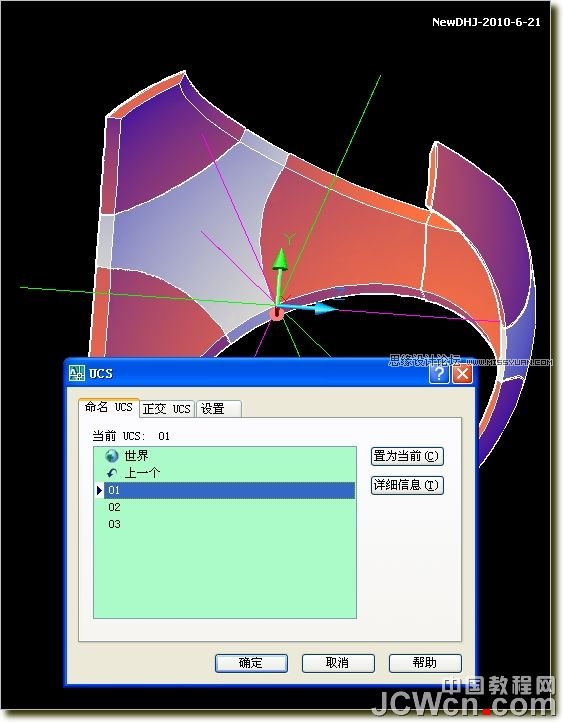

42、ucsman切换当前 UCS为01，删除一个图形

AutoCAD三维教程：南非世界杯足球的画法及渲染

43、其中边上的图形Z轴环形阵列3个

AutoCAD三维教程：南非世界杯足球的画法及渲染

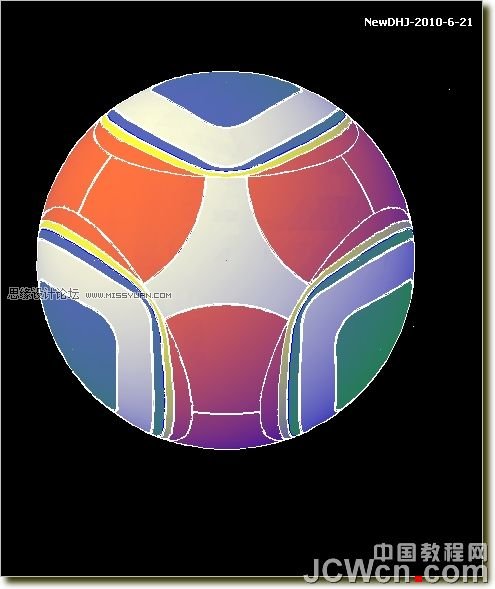

44、打开球体图层。完成图形制作

AutoCAD三维教程：南非世界杯足球的画法及渲染

下面介绍一下渲染的材质和方法
