AutoCAD教程：厂区大门的建模及渲染过程(2)

第四步，创建门窗曲面

用pling命令，在4号墙体的窗洞口的下缘上，画一条1200+1500mm的直角折线（如附图6青色线所示），又在左门柱门洞口下缘画一条800mm长的直线。随着激活折线和直线后，修改线的属性厚度为2100，这就生成了转角窗和左柱门的曲面，为门、窗贴图提供了条件。

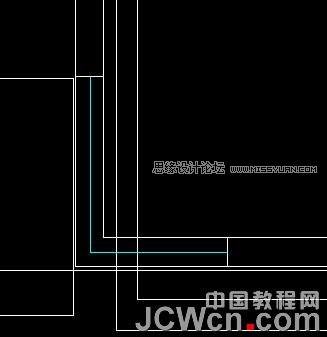

附图6：转角窗平面图

经过这样这些操作形成的三维图如附图7和附图8所示。

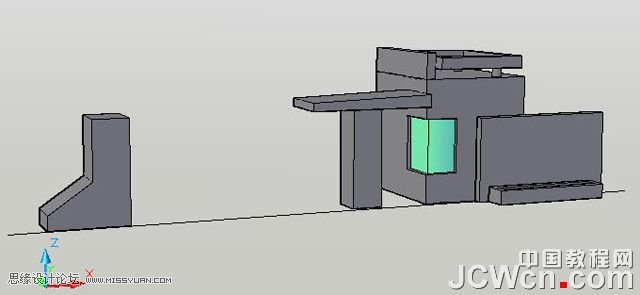

附图7：西南向轴测图

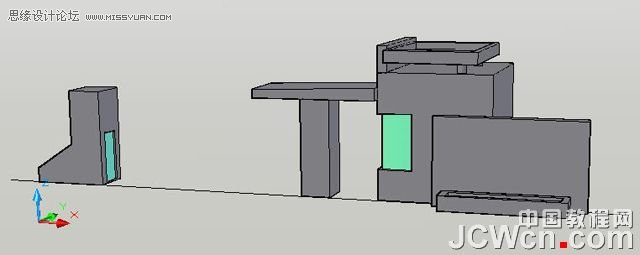

附图8：东南向轴测图

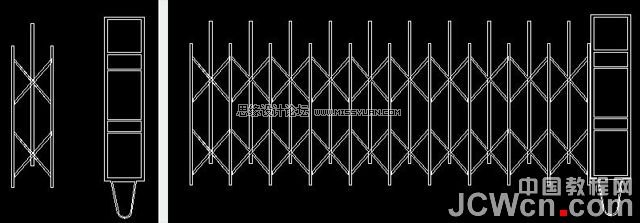

第五步，绘制自动收缩的栏杆门下面附图9左是一节栏杆和栏杆柱的立面图

将其拉伸25mm厚，对那栏杆“阵列”10节后，与栏杆柱组合起来并创建为块，就形成附图9右图所示。
附图9：栏杆里面图

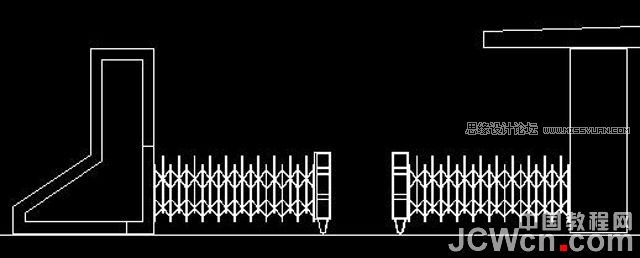

接着移动该块到大门左边柱旁后，用“镜像”mirror命令将栏杆对称布置于紧接的两门柱，如附图10所示。
附图10：大门布置图

第六步，绘制独立墙屏上的文字

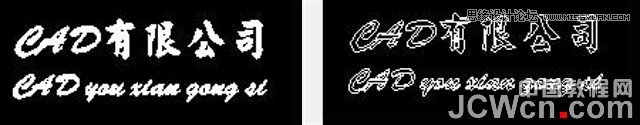

在“文字样式”中选择一种ttf字体（这里为书法家字体），书写到墙上，如附图11左图所示，接着击ET扩展工具的“分解成线”命令txtexp把书写体字分解成空心字，再将所有分解线条创建为“面域”，再拉伸为立体字，详附图11右图所示。

附图11：书写文字与制作的立体文字

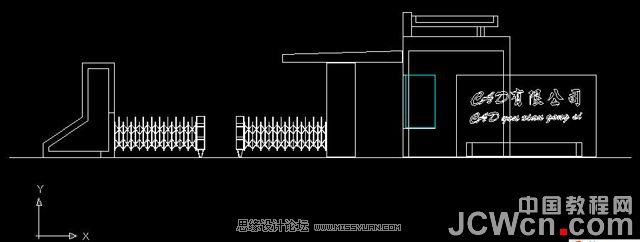

放缩到整体的立面图如附图12所示
附图12：建模完工的大门立面图

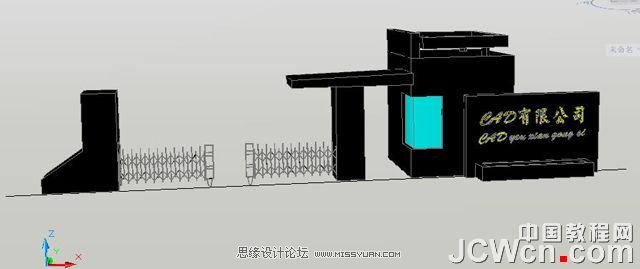

转换为西南轴测图，就可见到三维的真实视图了（如附图13所示）。
附图13：建模完工的大门立体图

第七步，渲染过程

1、创建相机设定透视图

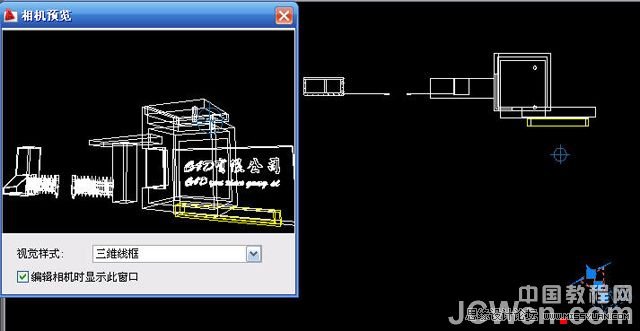

本图创建的相机在平面图的右下角位置（详附图14右下角），相机高度2200mm，目标2500，焦距36，视野53，设好后可见到图左标有“相机预览”的透视图效果。
附图14：相机位置及相机透视预览图
