AutoCAD教程：厂区大门的建模及渲染过程(3)

再击相机图标，在弹出的特性板上击“设定相机视图”功能，就可将相机预览的效果置于当前的屏幕（如附图15所示），从而可所见所得的予以附材质操作。

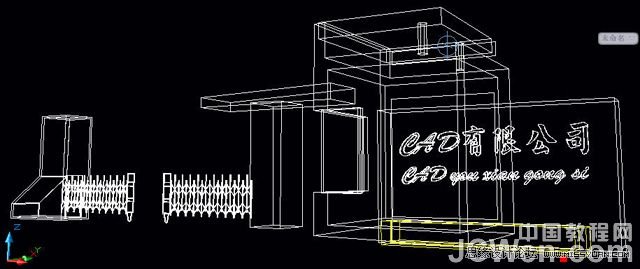

附图15：相机透视的立体图

2、给各图块附材质

主体结构（门房及柱体）选用大块的白色瓷砖贴面，独立墙屏及屋顶花台选用酱色花岗岩石贴面，文字选择黄金色真实金属材质，转角窗附图片后选择玻璃材质，栏杆附灰色的真实金属材质。上述附材质及其贴图调整到位的方法，这里不再赘述。

3、灯光

因为是室外一般不打灯光，本例除在独立墙屏上方创建一个微弱的点光灯（强度0.2）以减弱雨篷阴影外，其余均为默认的阳光照射，照射时间调整为10:30使阴影朝西方倒射。这时如果打render命令进行渲染，就可得出没有背景的效果图如附图16所示。

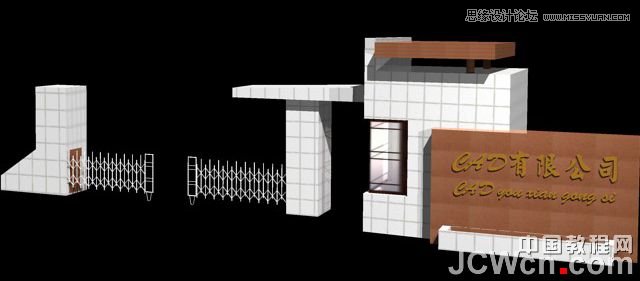

附图16：没有背景的效果图

4、选择一张合适的图片设置为背景如图附图17所示。

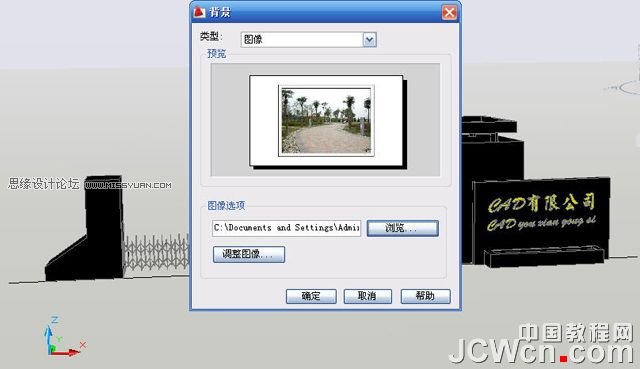

附图17：背景图浏览及选择应用

再执行“渲染”render命令，就得到有背景的效果图了，向附图18所示。
附图18：厂区大门有背景的渲染图

第八步，完善后期工作

为使效果图更加生动，需将彩图调入Photoshop中进行后期加工工作，这里应用了“抠图”并粘贴插入的技巧，分别在屋顶和地面花台中插入了绿化花丛，在门房出入口插入了人物，从而得到了完整的效果图如下所示。

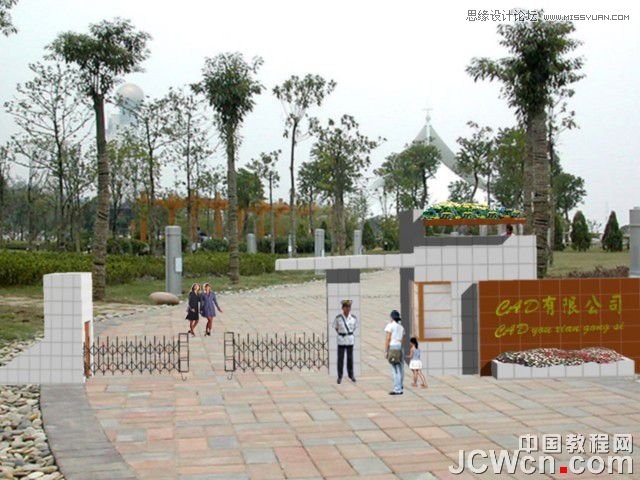

附图19：完整的厂区大门效果图

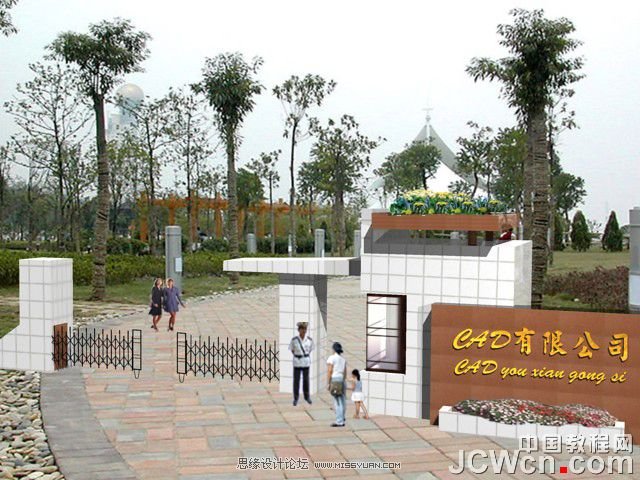

附图20：再来一幅从正面透视的效果图如下
