AutoCAD教程：抽壳,追踪定位,几种UCS命令的应用(3)

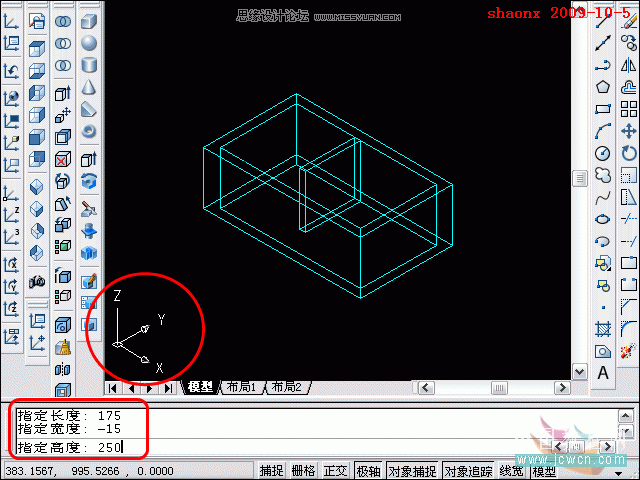

13、长方体的角点确定后，选择画长方体，输入“L”，再对应UCS坐标中XYZ轴的方向，依次输入要画的长方体的长宽高。

14、第二堵墙也画好了，见下图。

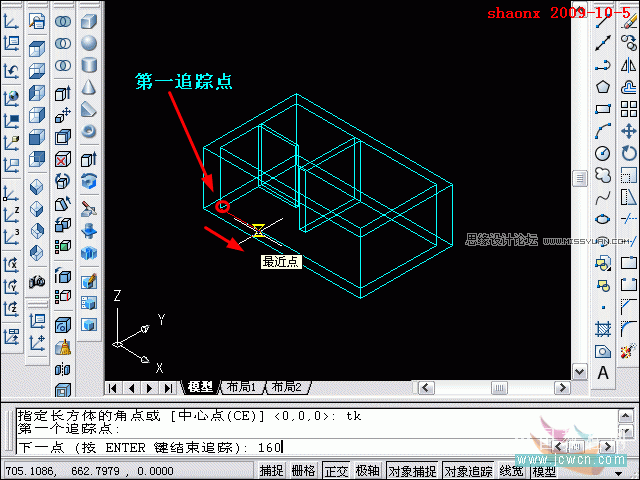

接着画第三堵墙，确定长方体的角点的方法和刚才的一样，只是这次还是沿着X轴方向，距离为160。

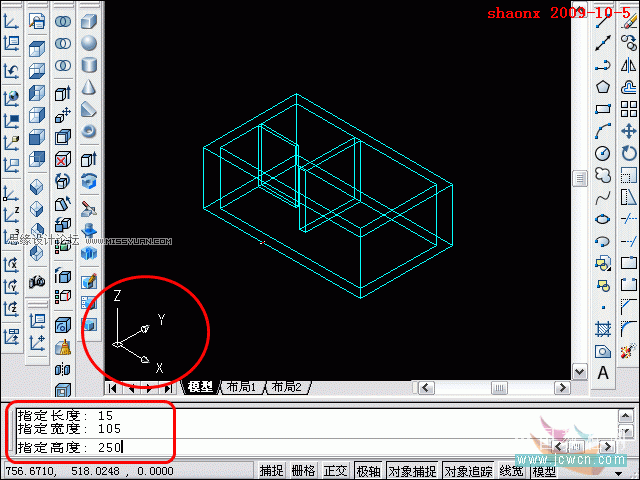

15、长方体的角点确定后，选择画长方体，输入“L”，还是对应UCS坐标中XYZ轴的方向，依次输入要画的长方体的长宽高。

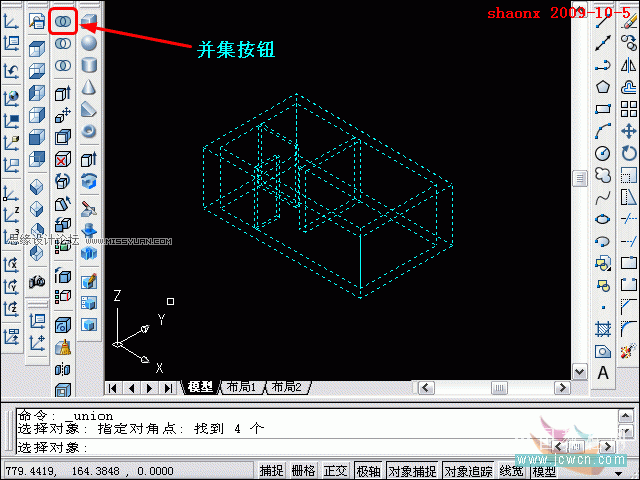

16、三堵内墙都画好以后，用“并集”命令，选择整个图形，回车后，整个图形就成为一个整体。

17、输入“hi”，图形转到消隐样式。

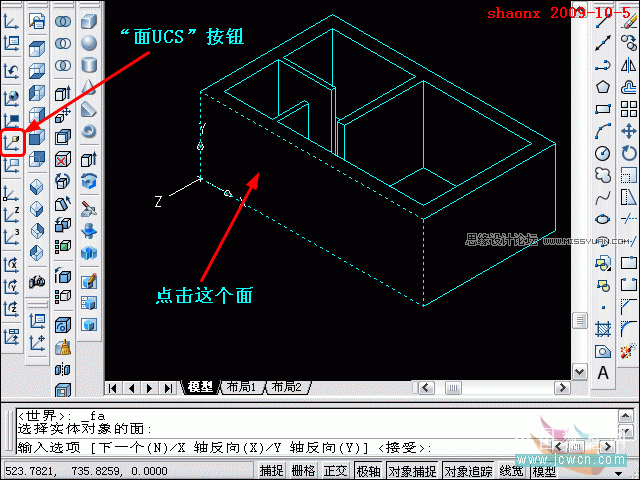

点击“面UCS”按钮，再点击实体的一个面，UCS就转到实体的一个面上了，出现如下图的情况，再回车确认。

18、点击“长方体”按钮，继续画长方体。

如下图，以输入坐标值的方法，来确定长方体的角点。

再选择画长方体，输入“L”。

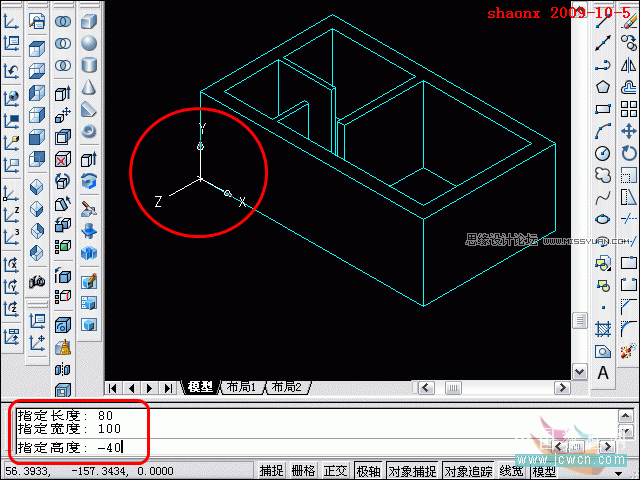

19、对应UCS坐标中XYZ轴的方向，依次输入要画的长方体的长宽高。注意，由于转过ucs坐标，现在的UCS坐标的方向与刚才有所不一样。

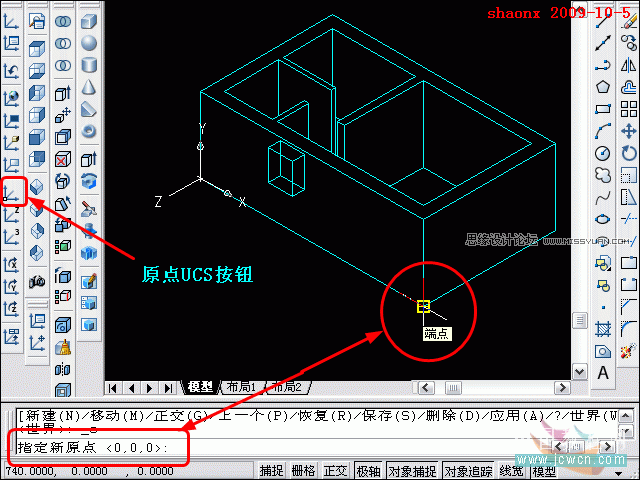

20、第一个长方体画好后，再转一下UCS，点击“原点UCS” ，转到一个新的UCS原点，如下图所示。
