AutoCAD教程：倒角,面拉升,阵列详解(2)

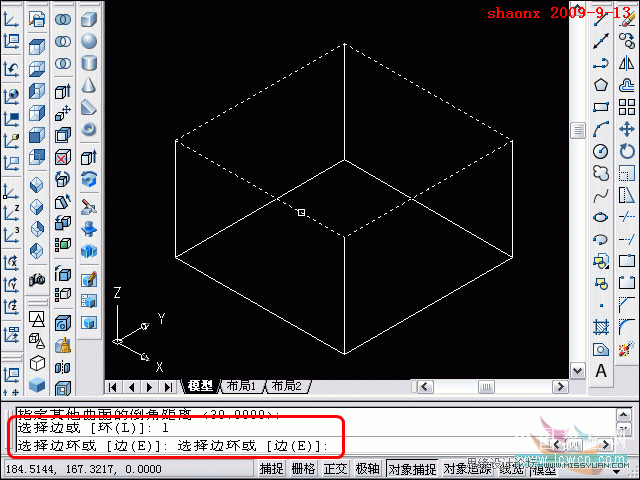

7、倒角操作的设置完成了，接着选择需要倒角的边，可以分别选中四条边，也可以输入“L”，选择一个环，如下图。

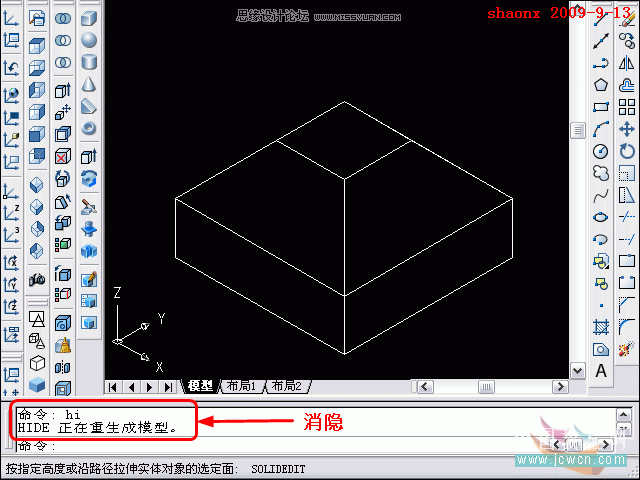

8、完成的图形如下。输入“hi”，得到消隐图。

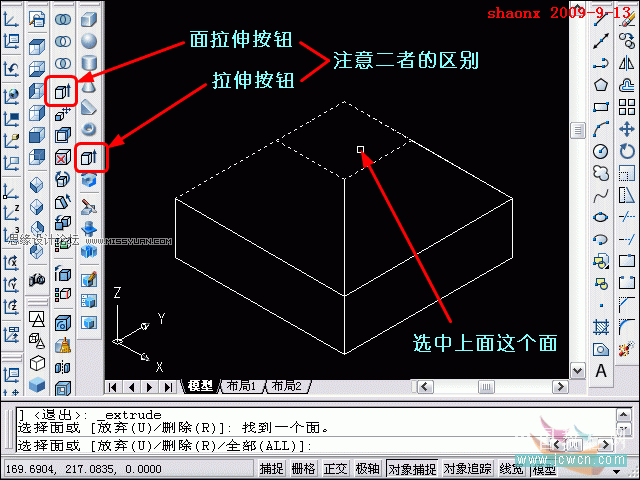

9、点击“面拉伸”按钮，选中上面这个面。
注意，CAD里有2个差不多的拉伸命令：
一个是从二维平面到三维的“拉伸”命令（在建模工具条里），就是常用的拉伸。
还有一个就是现在用的“面拉伸”命令（在实体编辑工具条里），这个命令是对三维实体的一个面进行拉伸。
这2个命令的按钮小图标一样，使用时要注意区别。

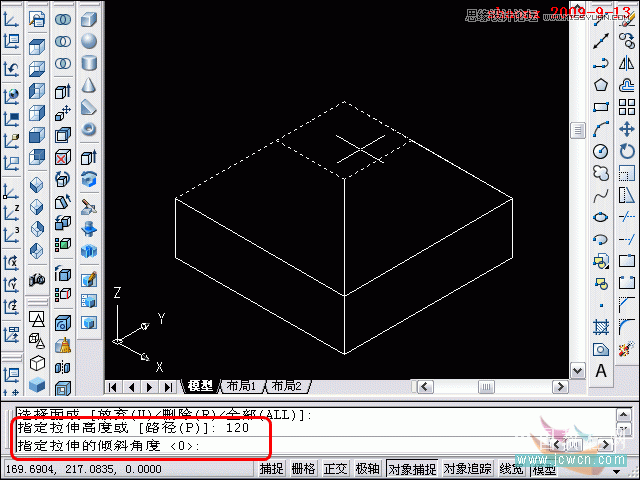

10、输入拉伸高度，确定倾斜度后，选中的面就会拉伸。
注意UCS坐标的Z轴的方向，输入的高度是正值，就往上拉伸，
如输入的高度是负值，就往下拉伸。

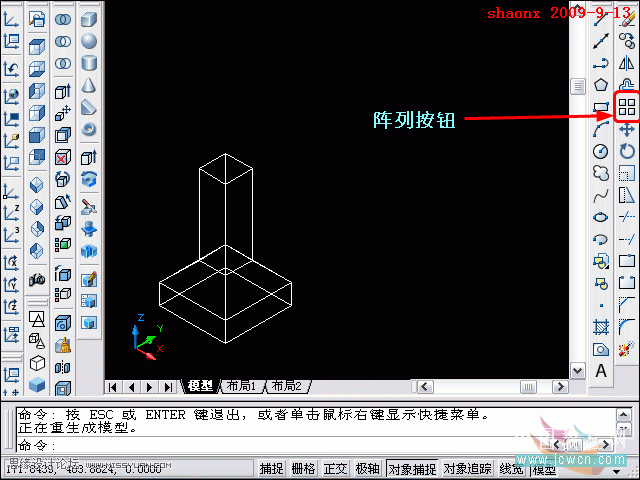

11、单个实体就完成了，如下图。
接着，对这个实体做“阵列”。点击“阵列”按钮。

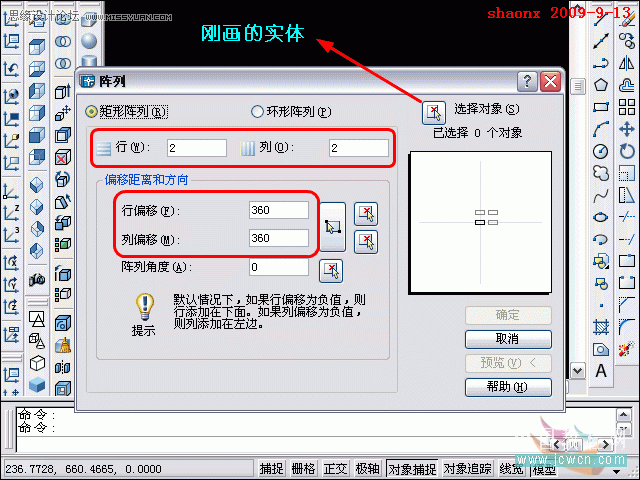

12、进行“矩形阵列”，行与列均为2，行与列的偏移距离都是360，对象就是刚画的一个实体。设置完成后点“确定”。
