AutoCAD教程：倒角,面拉升,阵列详解(4)

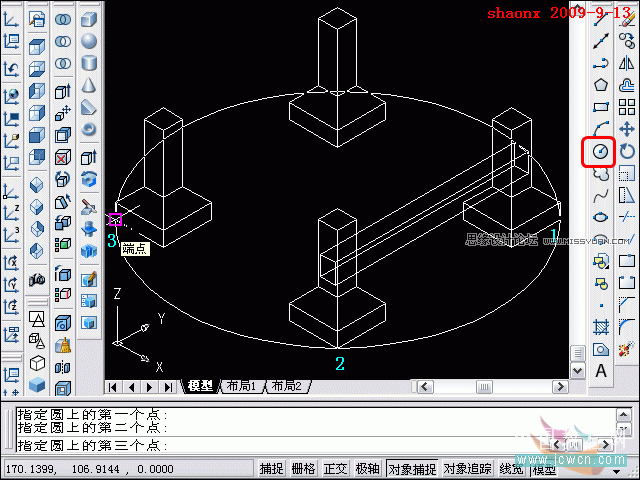

19、用三点画圆，画一个辅助圆，三个点都是实体的角点，如下图。

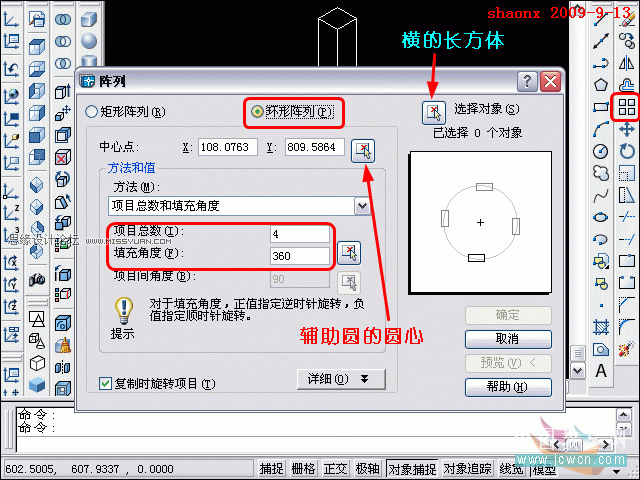

20、做环形阵列，中心点是辅助圆的圆心，项目数为4，角度为360度，对象是横的长方体。

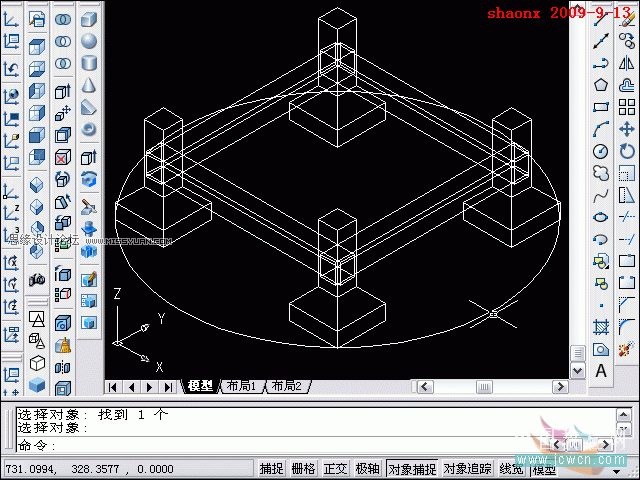

21、下图为环形阵列后的图形。删除掉辅助圆。

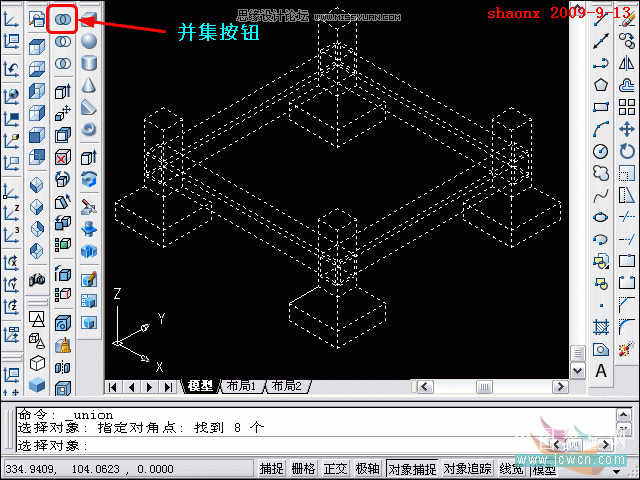

22、用“并集”命令，选择整个图形，回车确认，整个图形就合为一体。

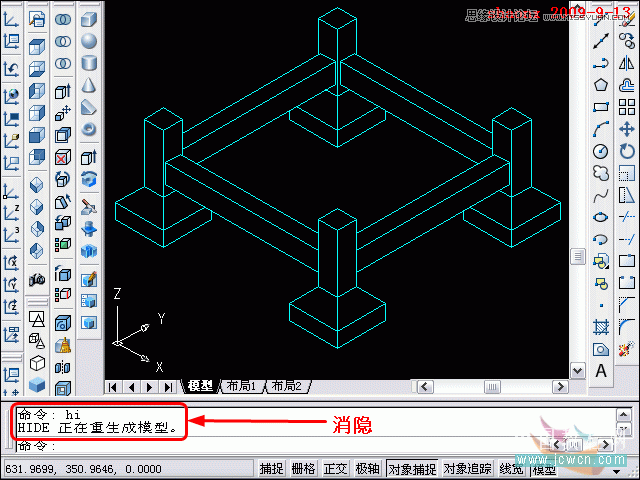

23、输入“hi”命令，全部图形就展现为消隐图。

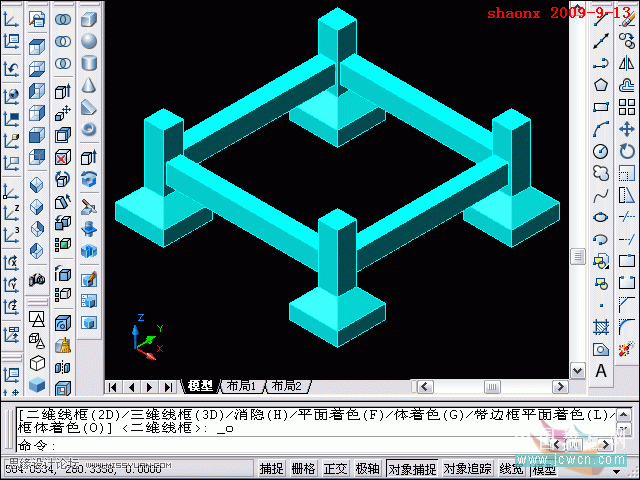

24、点击着色命令，图形就成了着色图，本题绘制完成。
