AutoCAD技巧教程：详解布局打印的技巧要点(2)

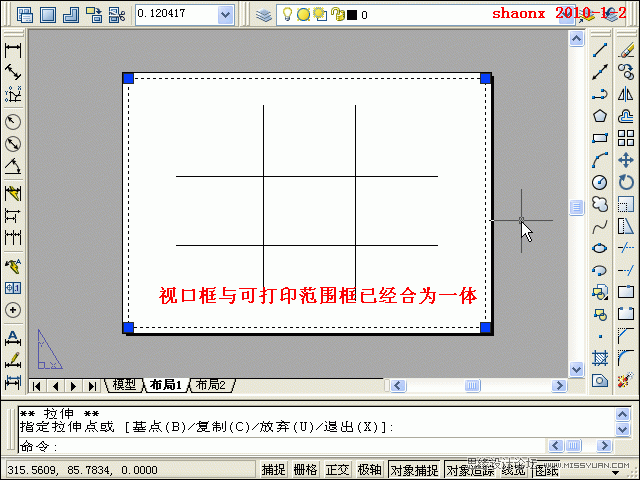

16、视口框的移动编辑就完成了，如下图，视口框与可打印范围的框已经合为一体。

17、点击“Esc”键，退出视口框的编辑。

我们看到，视口框里的图形较小，不符合我们测定打印范围的要求。再对图形设置一下：

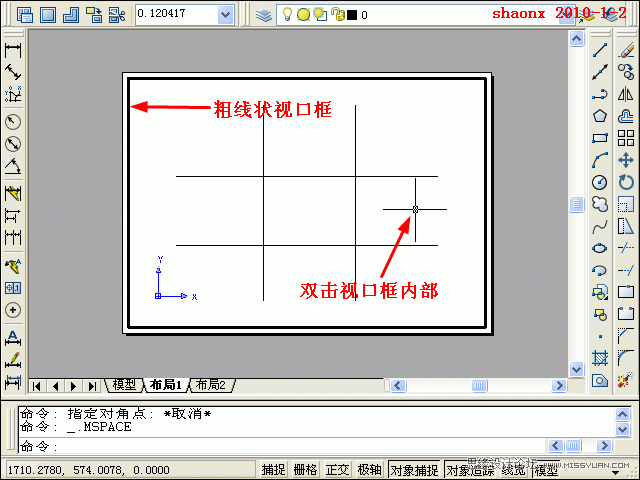

在视口框的内部双击鼠标，视口框即成粗线框，这样，视口框内显示的图形即可编辑(放大或缩小)。

18、将视口框内的图形放大，放大到超出视口框的范围。用鼠标滚轮或放大命令都可以，这个大家应该都会吧。

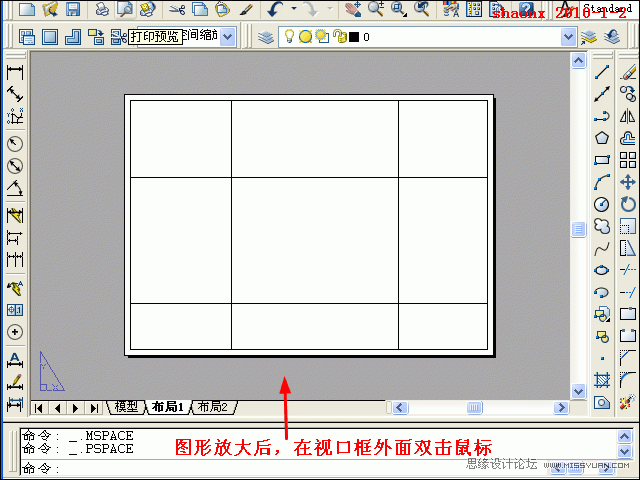

图形放大后，在视口框的外面(只要是外面，何位置均可)双击鼠标，视口框的框线就复原了。

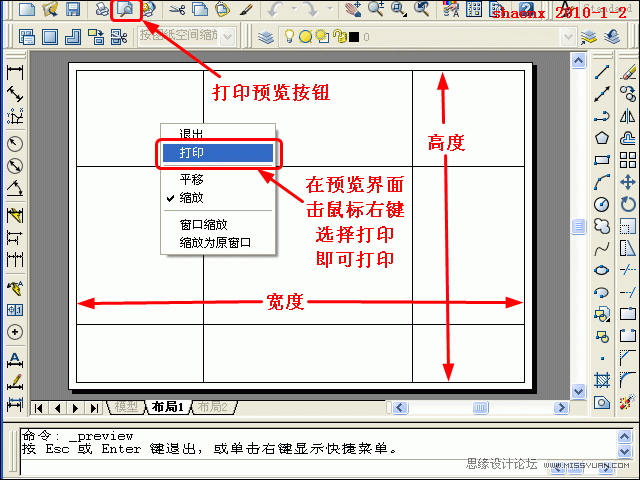

19、点击工具栏上的“打印预览”按钮，即进入预览界面，点击鼠标右键，会弹出菜单选择栏，选中其中的

“打印”，即可打印出我们期望的测定打印范围图纸。

按照下图所示，我们用尺量一下，即可得到可打印范围的高度和宽度。记住这2个数值，下面做图框时有用。

20、大家知道，标准的A4纸头的尺寸是297mm×210mm，但用在“布局打印”中的图框不能按标准尺寸来做，

不然的话，打印出来就不完整，图框会打印到纸头的外面去。

把一直要用的图框缩小点，高和宽的尺寸都缩小到刚才测定的可打印范围之内，以后打印时，才可完整显现。

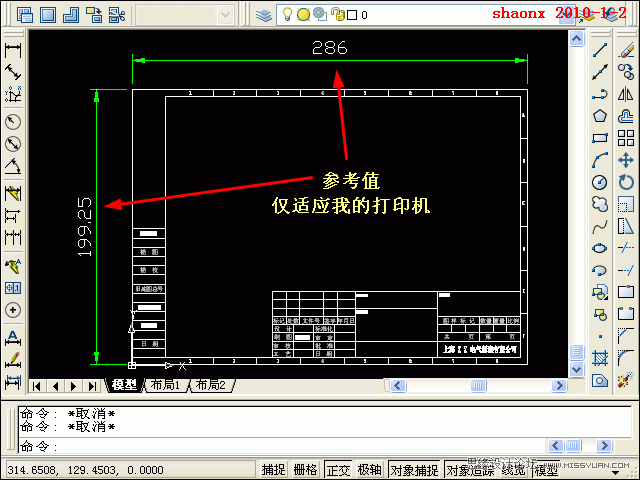

我的打印机测定的可打印范围如下图，我刻意再缩小点(2个毫米左右)，以便在其他打印机上也可完整打印出来。

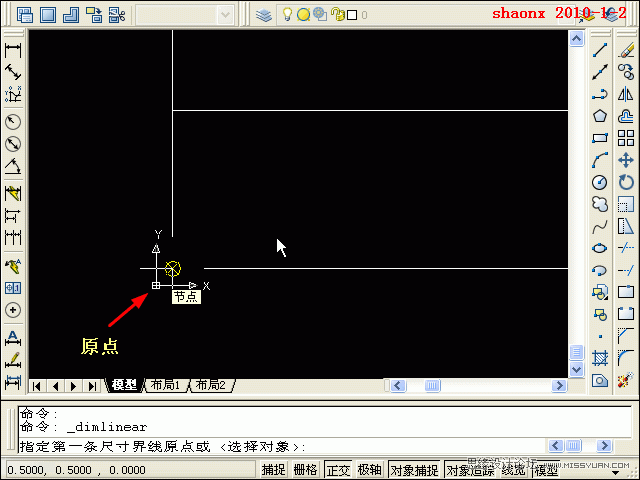

21、图框画好以后，要把它固定在一个位置上，如下图，图框的左下角要定位在UCS坐标的原点上，为以后打印

的保险起见，图框左下角的角点可以离原点的X、Y向各离开0.1-0.5，这样，就可以保证打印时，图框能完整显现。

完成后，将图框起个名称保存，如“A4”，“A4图框”……

22、准备工作快结束了，最后，要把图框放到合适的位置，以方便今后使用时随时调用。

放图框的方法如下：

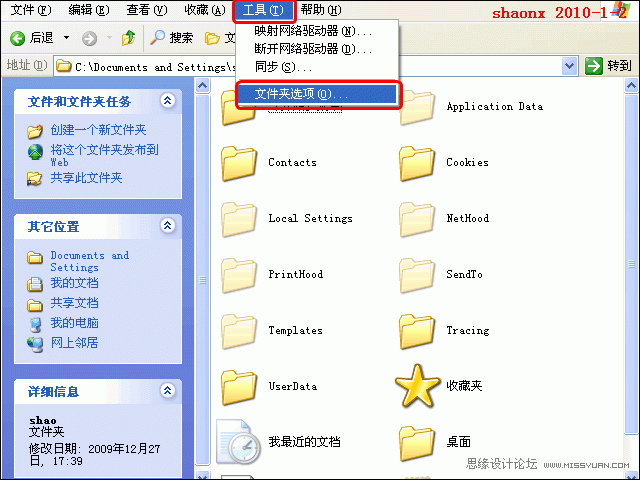

打开“我的电脑”，在菜单栏中点击“工具”中的“文件夹选项”。

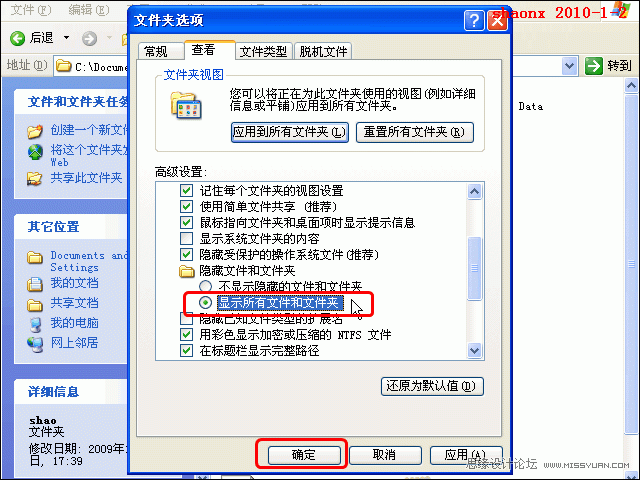

23、在文件夹选项的“查看”中，选中“显示所有文件和文件夹”，并点击“确定”退出。

24、如用的CAD是2004，则将图框保存在以下的文件夹中：

C:\Documents and Settings\ X X X \Local Settings\Application Data\Autodesk\AutoCAD 2004\R16.0\chs\Template

以上地址中的“X X X”为自己使用的电脑名，如下图：

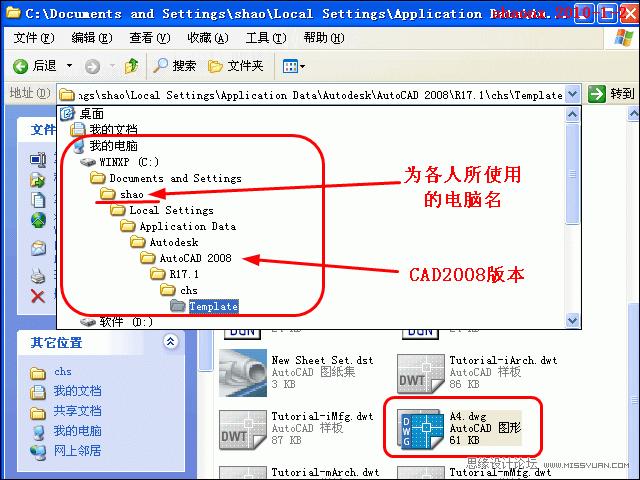

25、如用的CAD是2008，则将图框保存在以下的文件夹中：

C:\Documents and Settings\ X X X \Local Settings\Application Data\Autodesk\AutoCAD 2008\R17.1\chs\Template

以上地址中的“X X X”为自己使用的电脑名，如下图。

注：因我只使用CAD2004和CAD2008版本，所以，就介绍了以上两个放图框的文件夹地址。如大家是

使用其他的版本，请各自自己找一下，CAD自带的图框在什么文件夹中，就将自己要使用的图框保存到

该文件夹中。当然，可以存储各种样式、各种尺寸的多个图框。

二、布局出图：

准备工作做完以后，我们就可以在工作中充分地来利用这个便捷、高效的“布局出图”

打印出图方式。不论大家在“模型”里画了再多的图形，都可以利用“布局出图”来打印，

或全部打印，亦可单个或多个打印。

下面，就介绍，如何利用“布局”来出图。

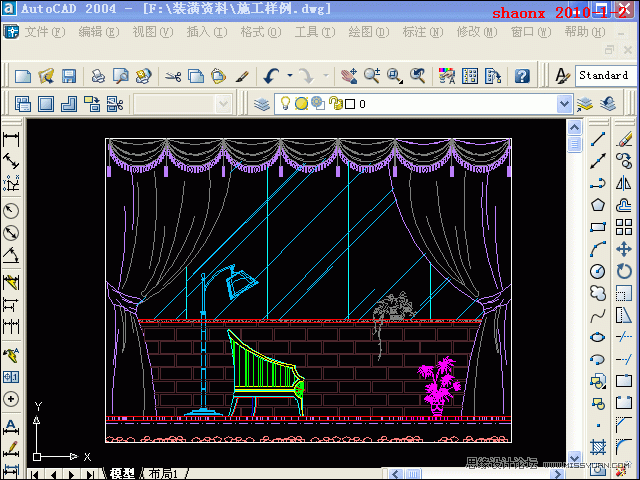

1、在CAD的“模型”界面里画好图形，都以1：1的比例来画，用不着算比例画，那样太

累(当然某些节点、局部放大除外)。如下图。

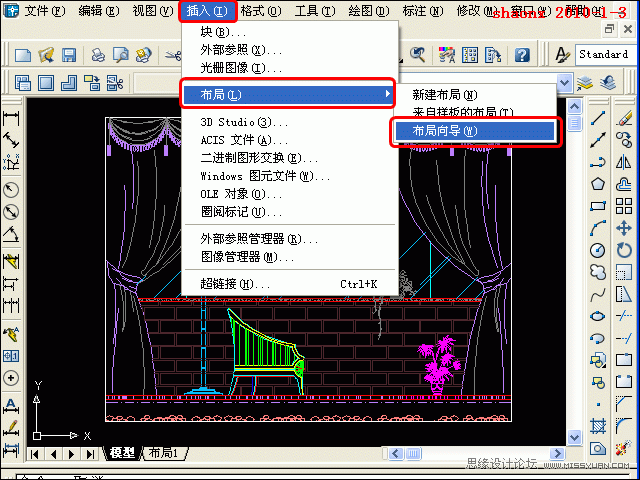

2、打开CAD菜单栏中的“插入”，点击“布局”中的“布局向导”。
