AutoCAD技巧教程：详解布局打印的技巧要点(4)

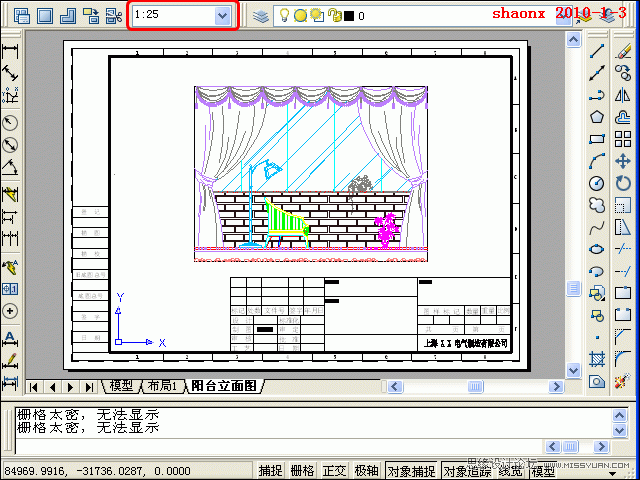

15、像本例题，我选择了1：25，图形大小差不多了。大家可以根据自己的需要，自行设定。

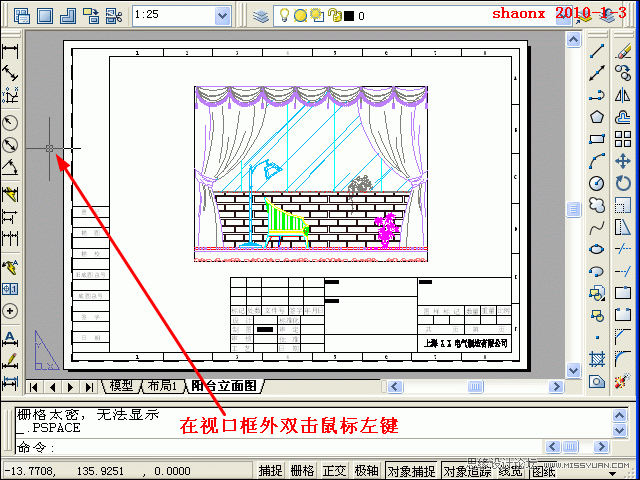

16、比例设置好以后，可以退出视口的被选中状态，在视口框的外面(只要是外面，无论何处)，

双击鼠标左键，视口框的框线还原，就退出视口的被选中状。

这一步很重要，如不退出的话，再做其他操作，如缩放、移动等，都只会对视口框内的图形

起作用，不对整个布局有效。

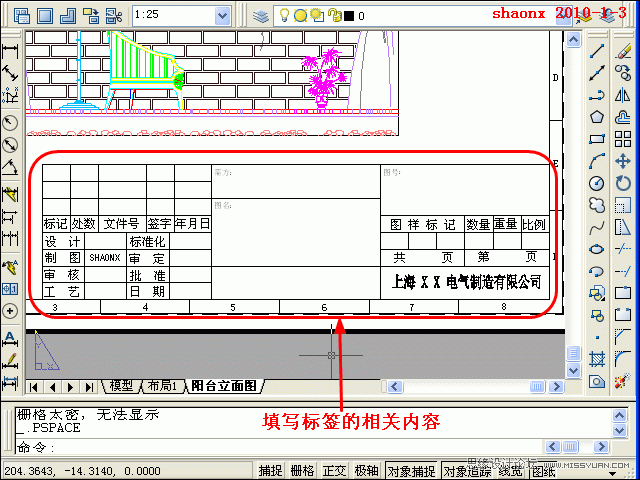

17、移动并放大图框的标签，现在就可以在标签内填写各相关的内容。

18、以上的工作都完成后，就可以打印了。

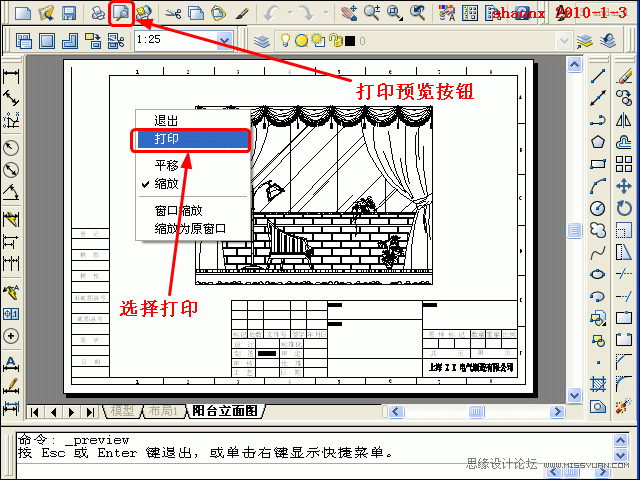

点击“打印预览”按钮，进入到预览界面，点击鼠标右键，出现菜单，选中其中的“打印”即可进行打印了。

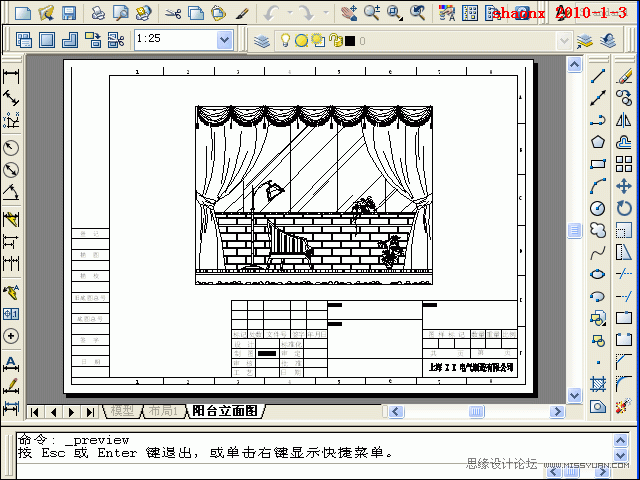

19、下图虽为“打印预览”界面，但和打印出来的效果是一样的。

三、布局中转成的三视图加图框：

自从我做的《三维实体转三视图》的教程出来后，由于是在布局里转的三视图，因此，

就有很多会员询问：如何打印、如何加图框等。由此求助的会员很多，一个个回答也没那么

多的精力及时间，借出本教程之际，一并给大家介绍一下怎样在布局里给转换好的三视图加

图框及打印的方法。

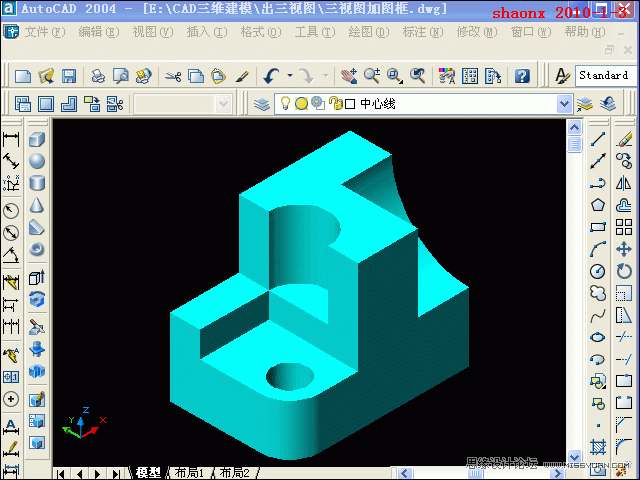

1、在CAD的“模型”界面里建好三维图形，以1：1的比例来画即可。

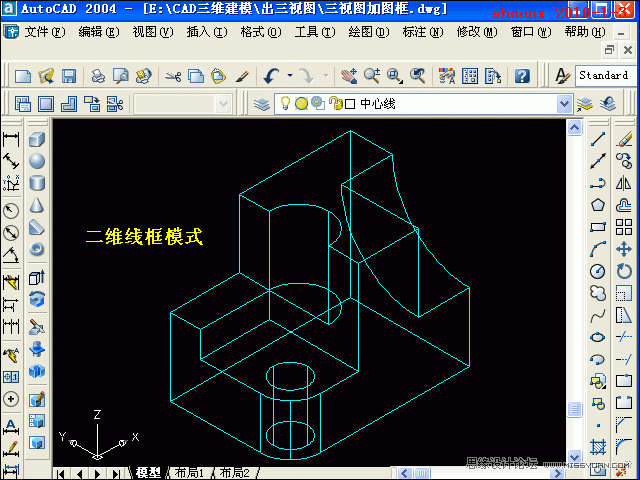

2、画好的图形改换成二维线框模式。

3、和“布局出图”中介绍的一样，用“布局向导”来设定布局。

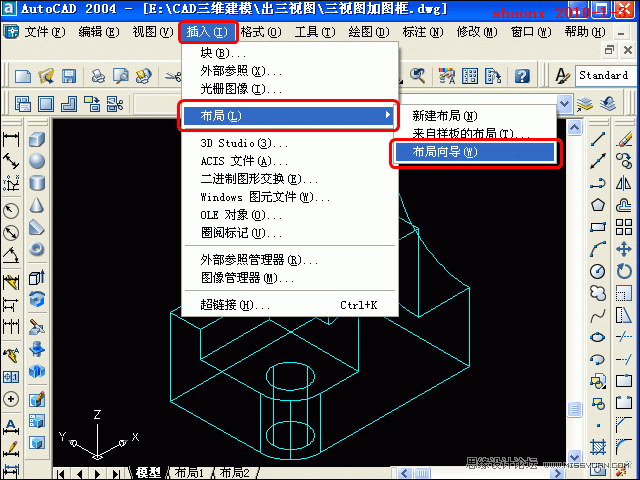

打开CAD菜单栏中的“插入”，点击“布局”中的“布局向导”。

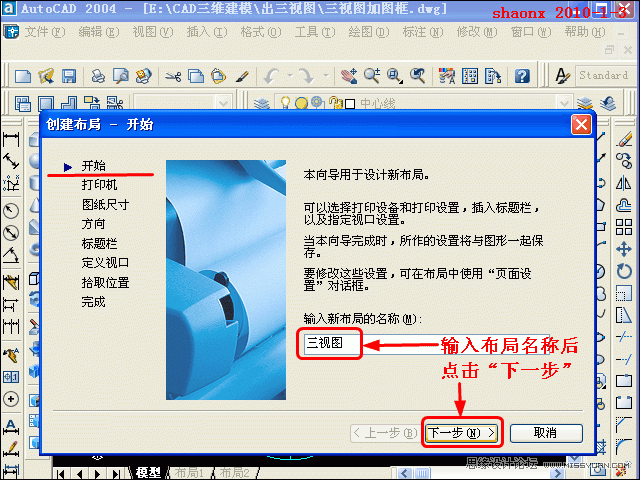

4、进入到“布局向导”对话框后，第一步是“开始”。

输入“布局名称”后(当然，不输入使用默认的布局名称也可以)，点击“下一步”。

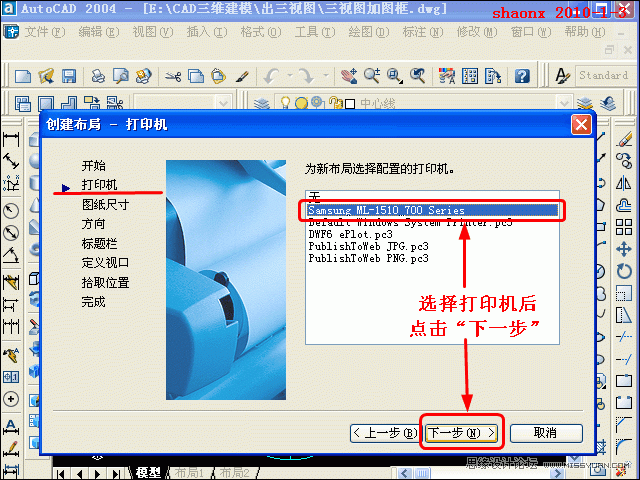

5、在“布局向导”对话框中，第二步是“打印机”。

选择“打印机”后，点击“下一步”。

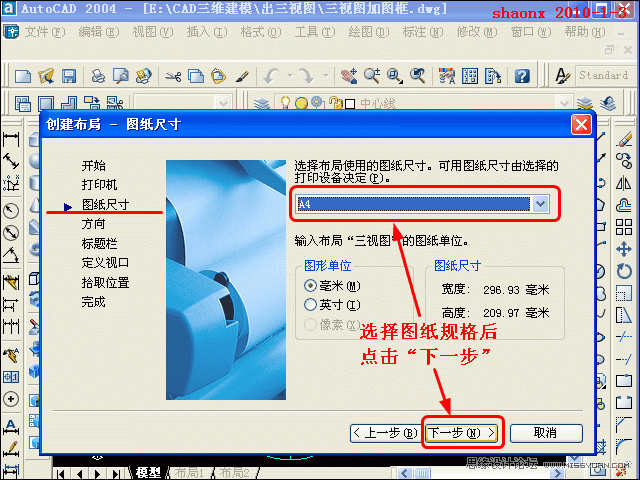

6、在“布局向导”对话框中，第三步是“图纸尺寸”。就是要打印的图纸的大小。

一般多数是用A4纸，在选择“A4”后，点击“下一步”。

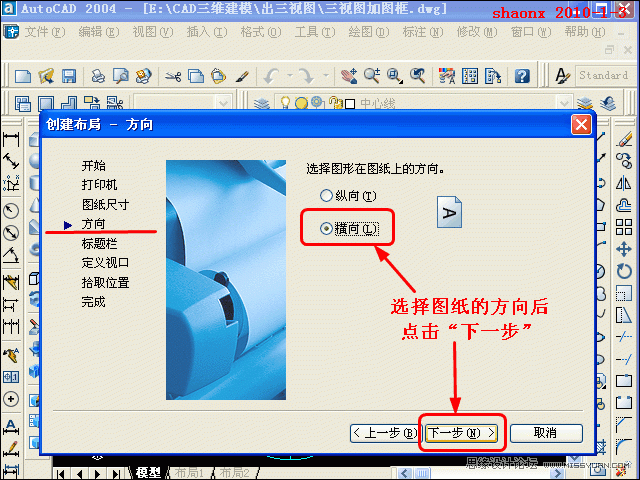

7、在“布局向导”对话框中，第四步是“方向”。就是要打印的图纸的方向。

这里可以选择“纵向”，也可以选择“横向”，根据你要打印的图纸方向来选择，这里示范是“横向”，选择后，点击“下一步”。

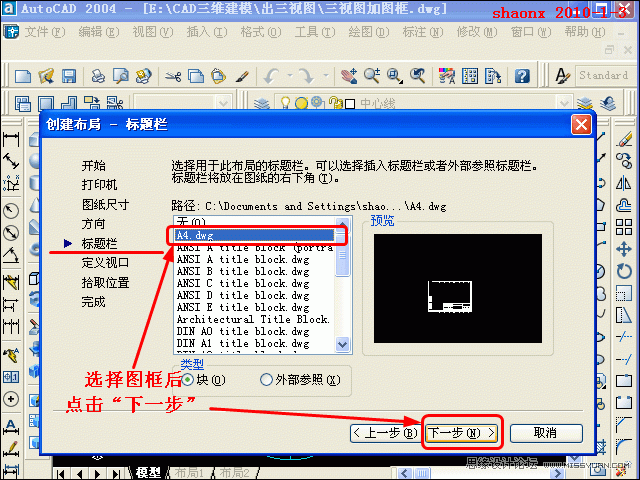

8、在“布局向导”对话框中，第五步是“标题栏”。就是要打印的图框，这里称之为标题栏。

选择了我们要用的图框后，点击“下一步”。

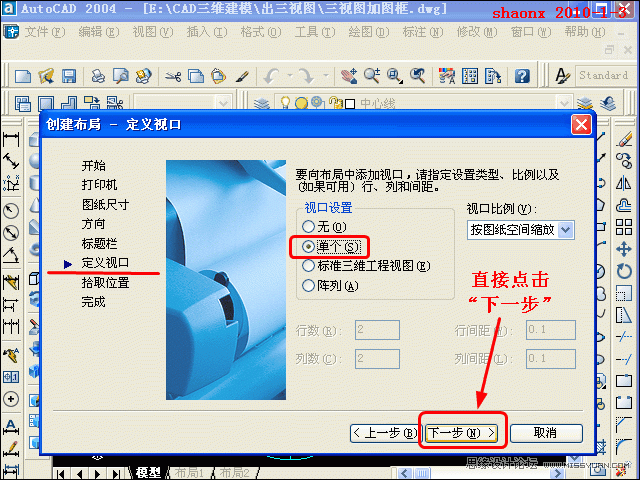

9、在“布局向导”对话框中，第六步是“定义视口”。就是要打印的视口框范围。

本选项中不进行设置，全部按默认设置。点击“下一步”。

如果细心的话，会发现本选项中有一个“标准三维工程视图”的选项，如选择，可以生成三视图，但里面有好多设置比较麻烦，我不采用。不过有兴趣，可以研究研究。

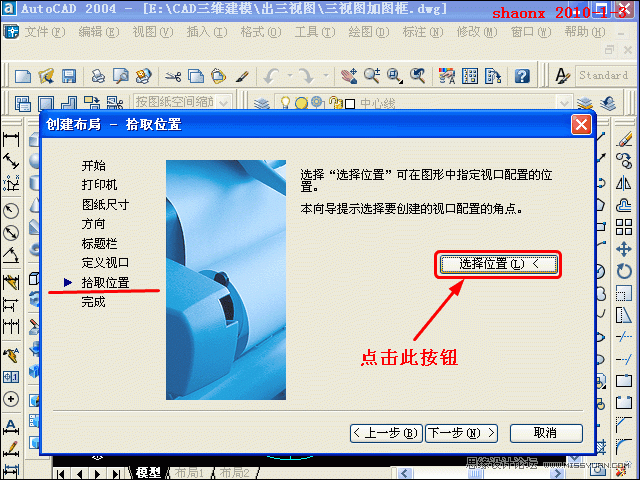

10、在“布局向导”对话框中，第七步是“拾取位置”。就是选择要打印的视口框位置范围。

点击界面右边中间的“选择位置”按钮，就进入视口框的指定选择界面。

11、界面转到了布局，而且布局里已经有了我们刚才指定的图框。

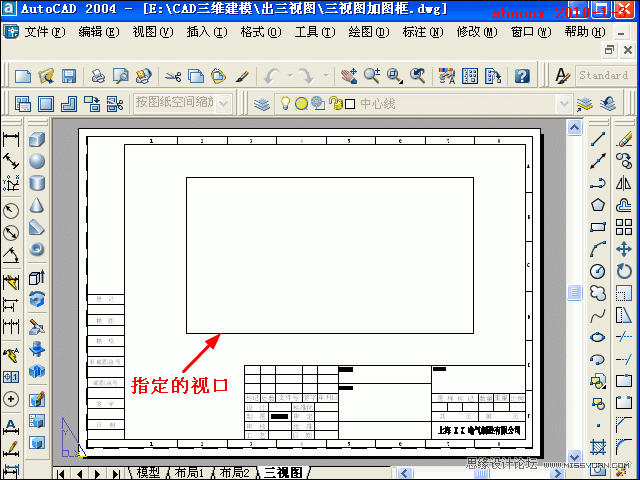

在布局的空白位置里，随便指定一个视口，反正等会要删除的，如下图的选择。
