AutoCAD技巧教程：详解布局打印的技巧要点(3)

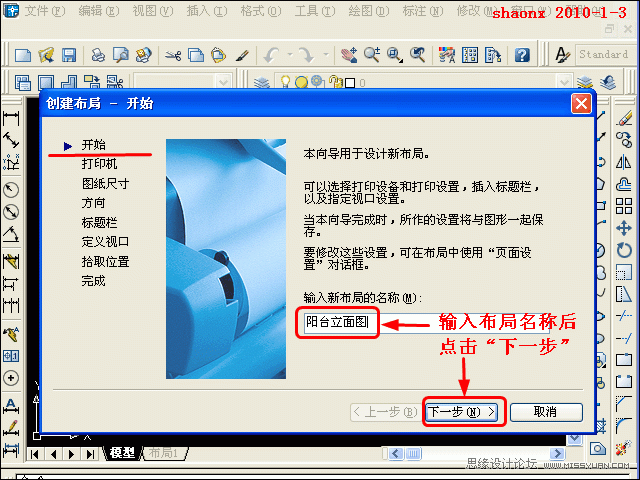

3、进入到“布局向导”对话框后，第一步是“开始”。

输入“布局名称”后(当然，不输入使用默认的布局名称也可以)，点击“下一步”。

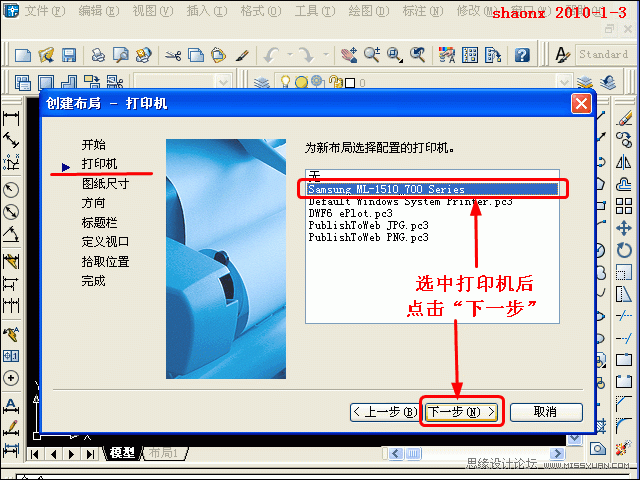

4、在“布局向导”对话框中，第二步是“打印机”。

选择“打印机”后，点击“下一步”。

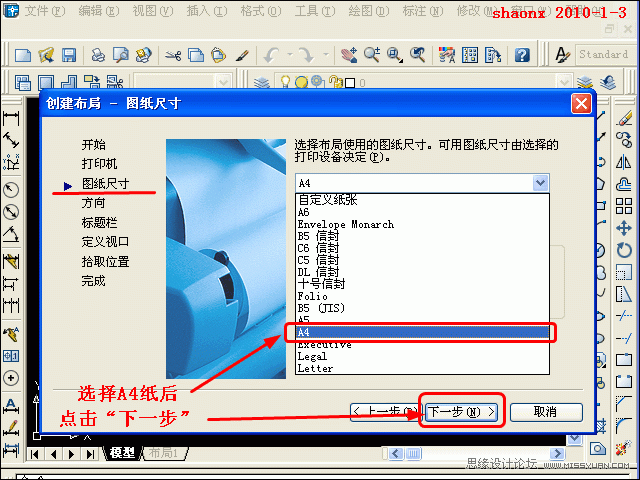

5、在“布局向导”对话框中，第三步是“图纸尺寸”。就是要打印的图纸的大小。

一般多数是用A4纸，在选择“A4”后，点击“下一步”。

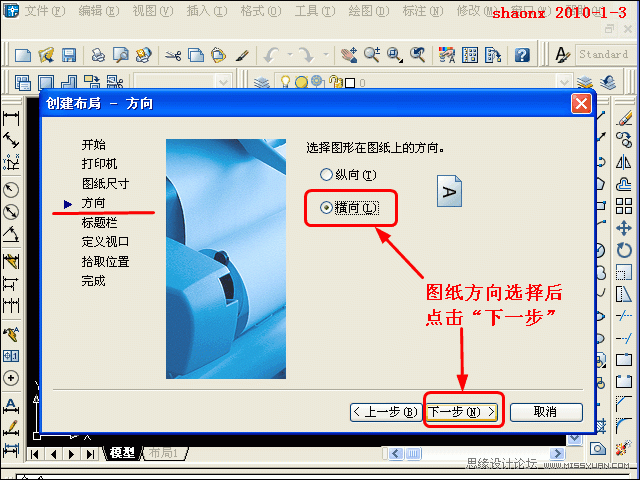

6、在“布局向导”对话框中，第四步是“方向”。就是要打印的图纸的方向。

这里可以选择“纵向”，也可以选择“横向”，根据你要打印的图纸方向来选择，

这里示范是“横向”，选择后，点击“下一步”。

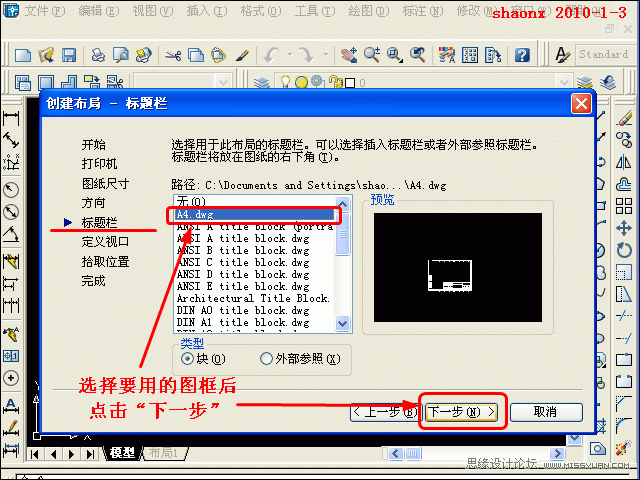

7、在“布局向导”对话框中，第五步是“标题栏”。就是要打印的图框，这里称之为标题栏。

我们看到，刚才“准备工作”中保存到隐藏文件夹中的图框，也在列表中显示了，说明我们

可以用自制的图框了。

选择了我们要用的图框后，点击“下一步”。

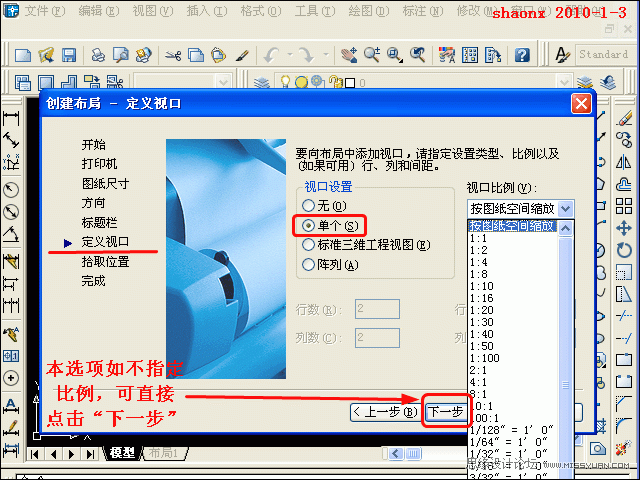

8、在“布局向导”对话框中，第六步是“定义视口”。就是要打印的视口框范围。

一般是打印一个视口，因此，本选项的默认“视口设置”就是单个。“视口比例”，就是我们

要打印的图形以什么比例出图，如有规定的话，可以在此设置，如1：50、1:100 等。如没有要求，

或吃不准的，可以先不设置，就按默认“按图纸空间缩放”设定，点击“下一步”。

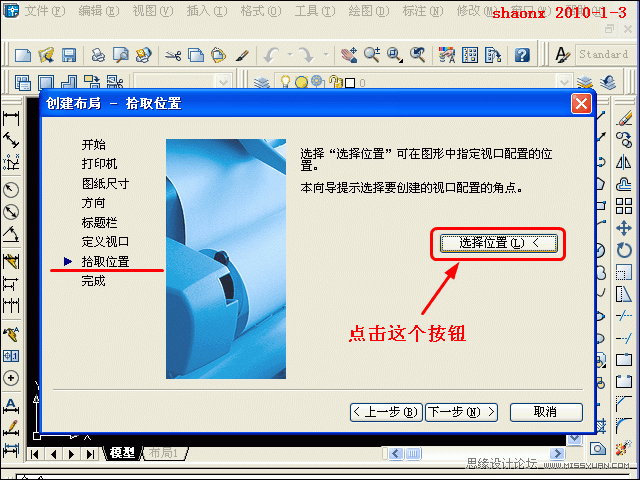

9、在“布局向导”对话框中，第七步是“拾取位置”。就是选择要打印的视口框位置范围。

点击界面右边中间的“选择位置”按钮，就进入视口框的指定选择界面。

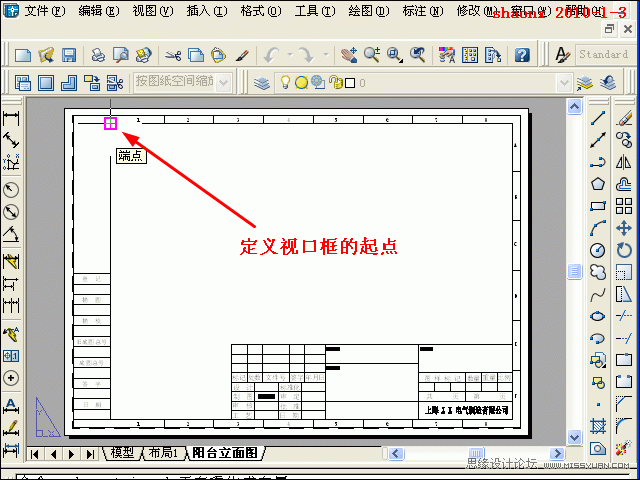

10、界面转到了布局，而且布局里已经有了我们刚才指定的图框。

由于视口框指定了以后，打印出来的图纸是可以看到视口框的框线的，因此，我们可以利用

图框上应该显现的框线和视口框重叠，这样，打印出图后，就会只看到图框线，而看不到视口线。

如下图的选择。

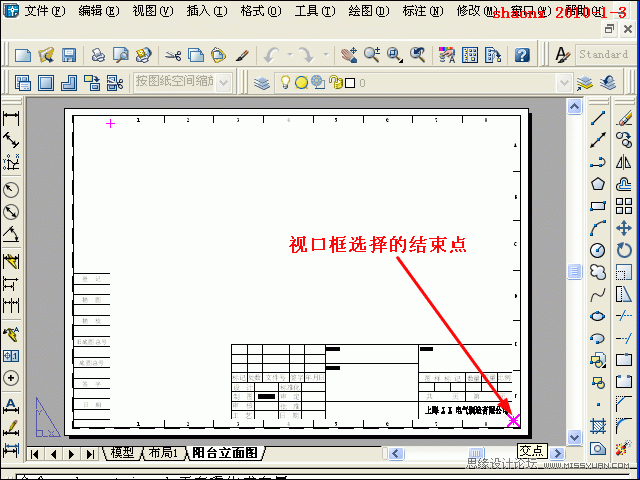

11、下图，是显示选择视口框的结束点。

视口框的框线正好重叠在图框的内框线上。

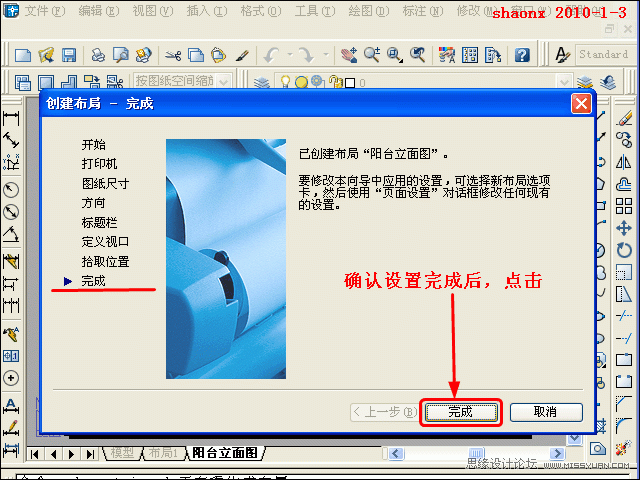

12、在“布局向导”对话框中，最后一步是“完成”。

在确认都设置完成后，点击“完成”按钮。

如果觉得设置有缺陷或不对，可以点“取消”，再重头开始。

13、这时，我们就看到了布局已经建立，模型中的图形，也在视口框中全部显现出来了。

现在，有个问题，就是前面我们没有设置比例，而是选择了“按图纸空间缩放”，

这样，所显现的单个图形就太大，如果画了多个图形的话，会全部显示，怎么进行调整呢?

别急，完全可以随心所欲地进行调整，方法是：

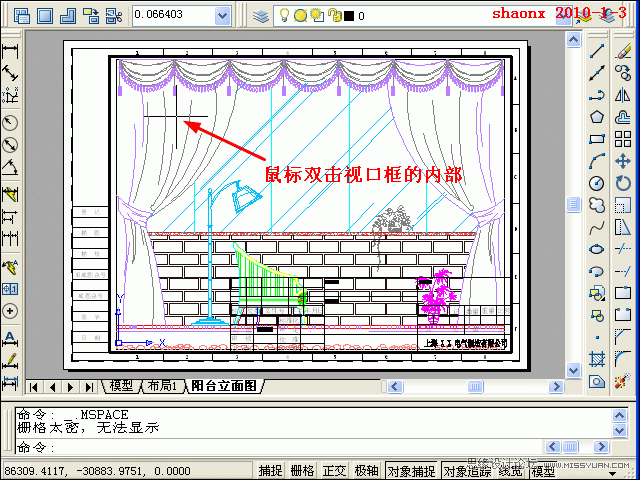

在视口框的内部(无论什么位置)，双击鼠标的左键，使视口呈现被选中状态，这时，

视口框的框线为粗黑线，里面的图形就可以随意地放大或缩小。

14、如果对打印的图纸没有比例要求的，只要把视口框内的图形缩放带合适大小即可打印。

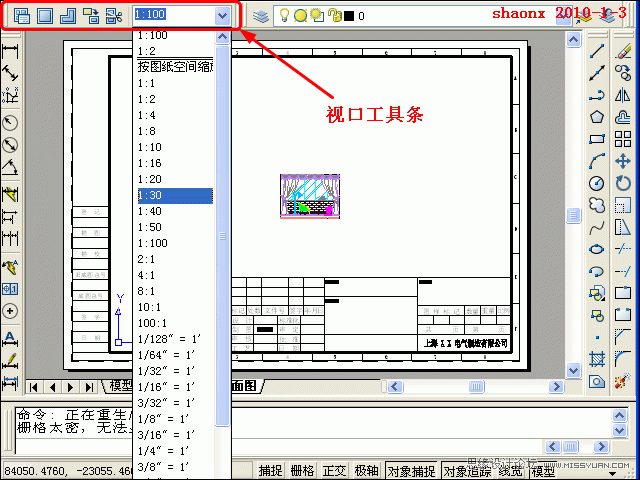

如要按比例出图的话，我们可以在“视口”工具条中的下拉框中选择设置比例，也可以

手工输入比例再确定，“视口”工具条的添加方法，大家应该都会吧。
