AutoCAD教程：将三维实体转为三视图(2)

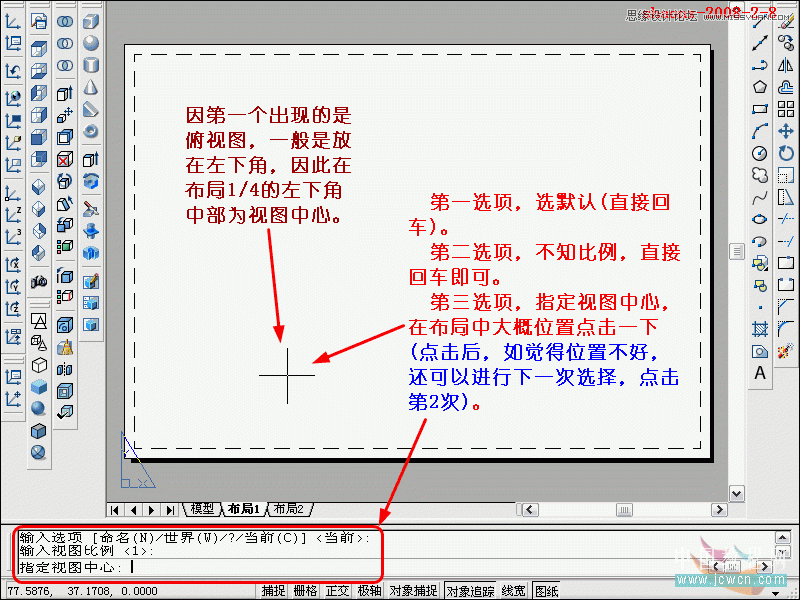

11.因第一个出现的是俯视图，一般是放在左下角，因此在布局1/4的左下角中部为视力中心。
第一选项，选默认（直接回车）
第二选项，不知道比例，直接回事即可。
第三选项，指定视图中心，在布局中大概位置点击一下（点击后，如果觉得位置不好，还可以进行一次选择，点击第2次）

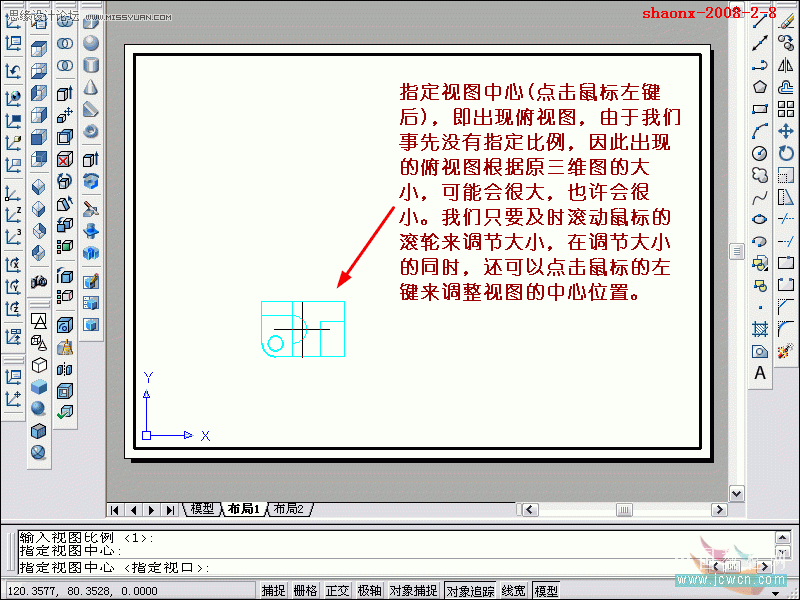

12.指定视图中心（点击鼠标左键后），即出现俯视图，由于我们事先没有指定比例，因此出现的俯视图根据原三维图的大小，可能会很大，也许会很小。我们只要及时滚动鼠标的滚轮还调节大小，在调节大小的同时，还可以点击鼠标的左键来调整视图的中心位置。

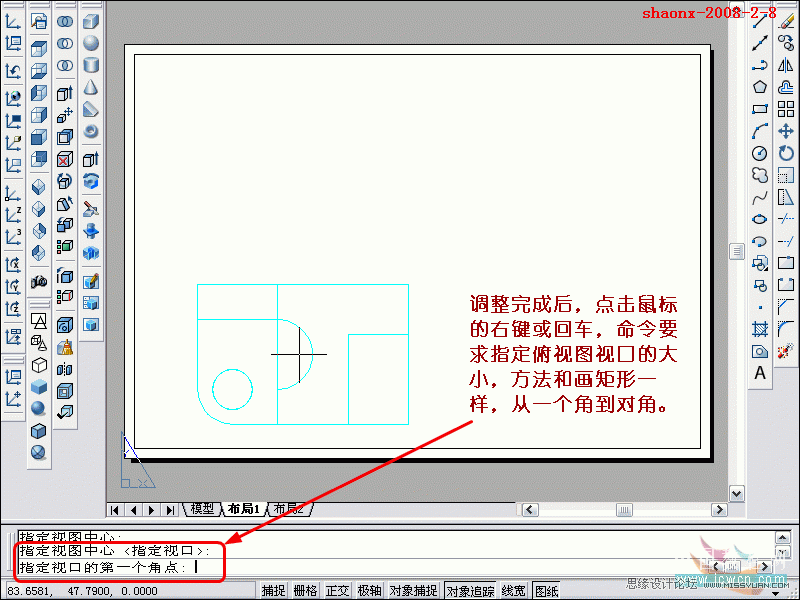

13.调整完成后，点击鼠标的右键或回车，命令要求指定俯视图视口的大小，方法和画矩形一样，从一个角到对角。

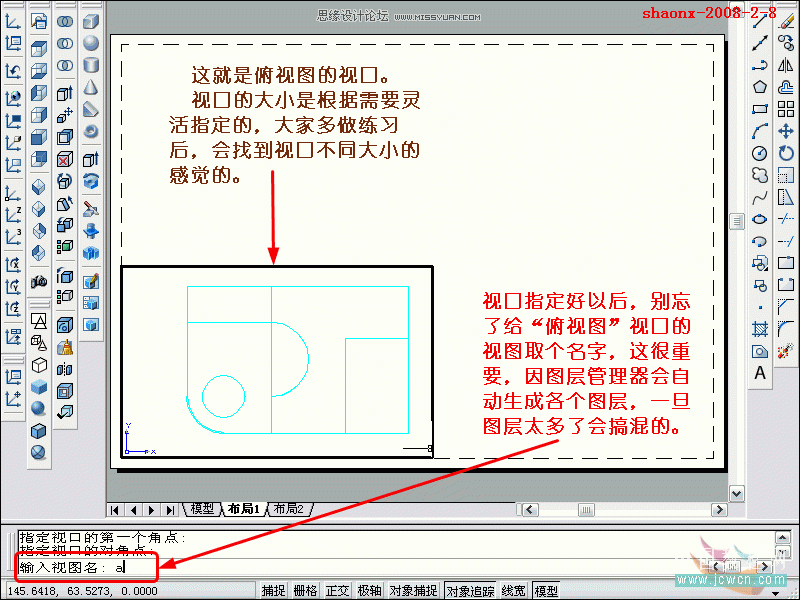

14.这就是俯视图的视口。视中的大小是根据需要灵活指定的，大家多做练习后，会找到视口不同大小的感觉的。
视口指定好以后，别忘了给“俯视图”视口的视图取个名字，这很重要，因图层管理器会自动生成各个图层，一旦图层太多了会搞混的。

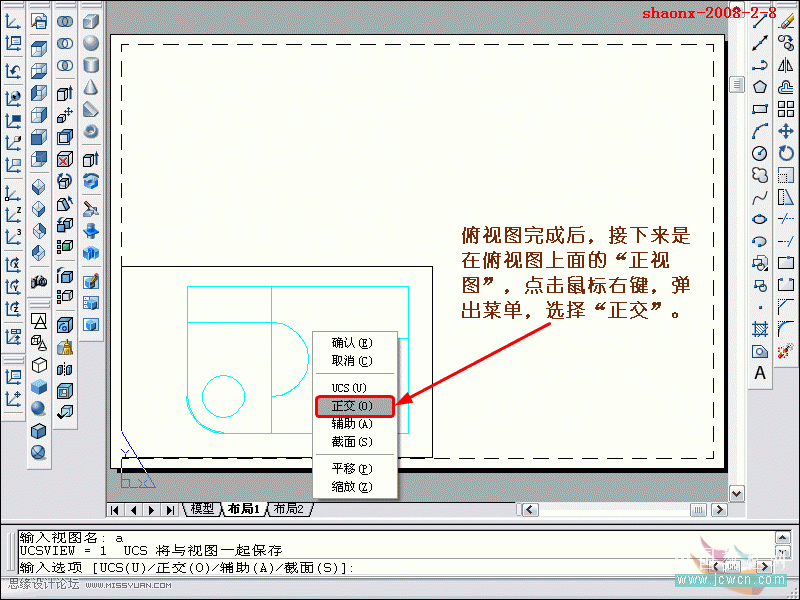

15.俯视图完成后，接下来是在俯视图上面的“正视图”点击鼠标右键，弹出菜单，选择“正交”。

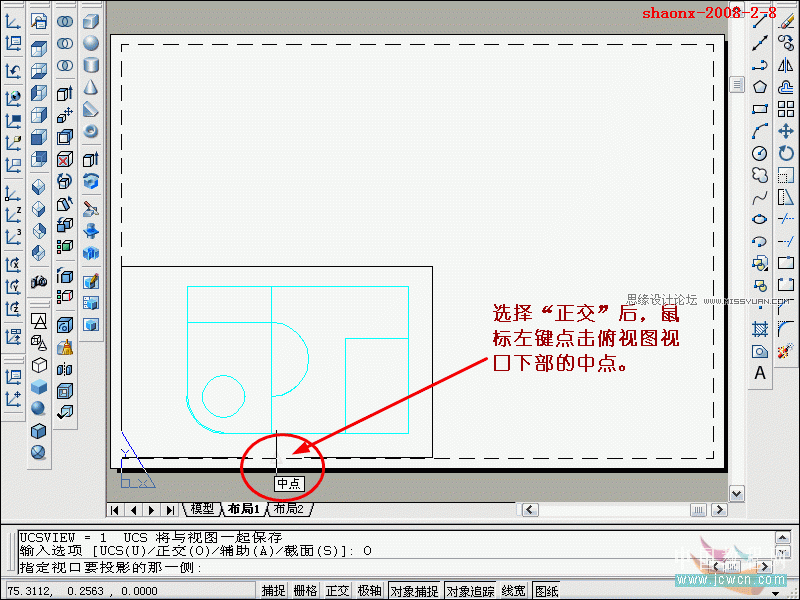

16.选择“正交”后，鼠标左键点击俯视图视口下部的中点。

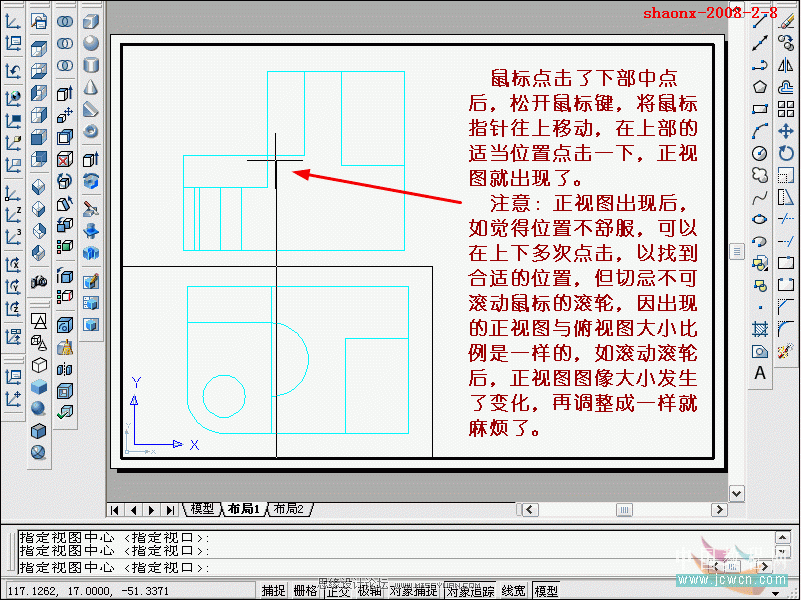

17.鼠标点击了下部中点后，松开鼠标键，将鼠标指针往上移动，在上部的适当位置点击一下，正视图就出现了。
注意：正视图出现后，如觉得位置不舒服，可以再上下多次点击，以找到合适的位置，但切忌不可滚动鼠标的滚轮，因出现的正视图与俯视图大小比例是一样的，如滚动滚轮后，正视图图像大小发生了变化，再调整成一样就麻烦了。

18.和前一样，调整完以后，再像画矩形一样，指定“正视图”的视口，同时别忘了还要给“正视图”的视图起个名字。

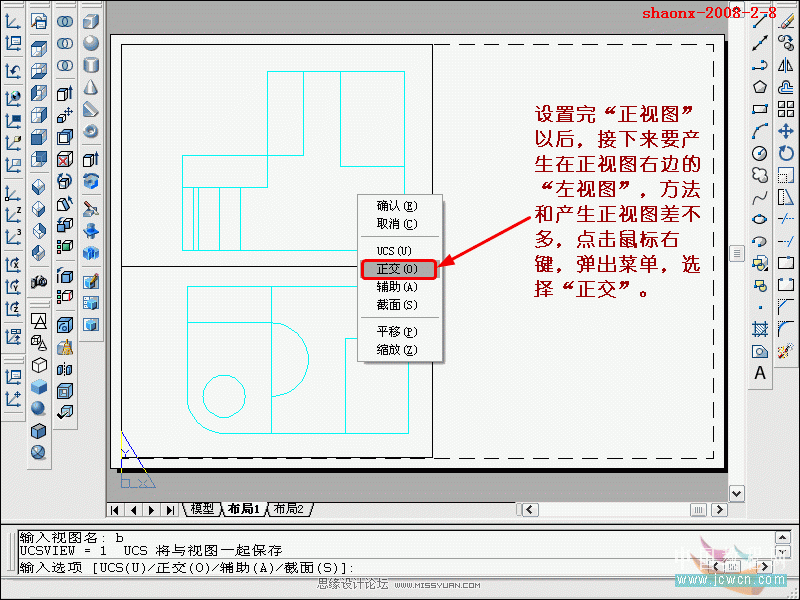

19.设置完“正视图”以后，接下来要产生在正视图右边的“左视图”方法和产生正视图差不多，点击鼠标右键，弹出菜单，选择“正交” 。

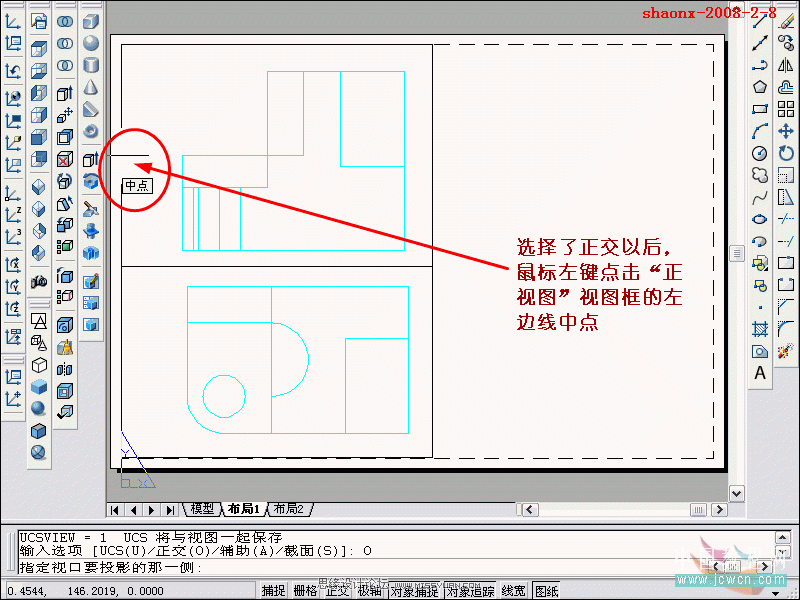

20.选择了正交以后，鼠标左键点击“正视图”视图框的左边线中点。
