AutoCAD教程：将三维实体转为三视图(4)

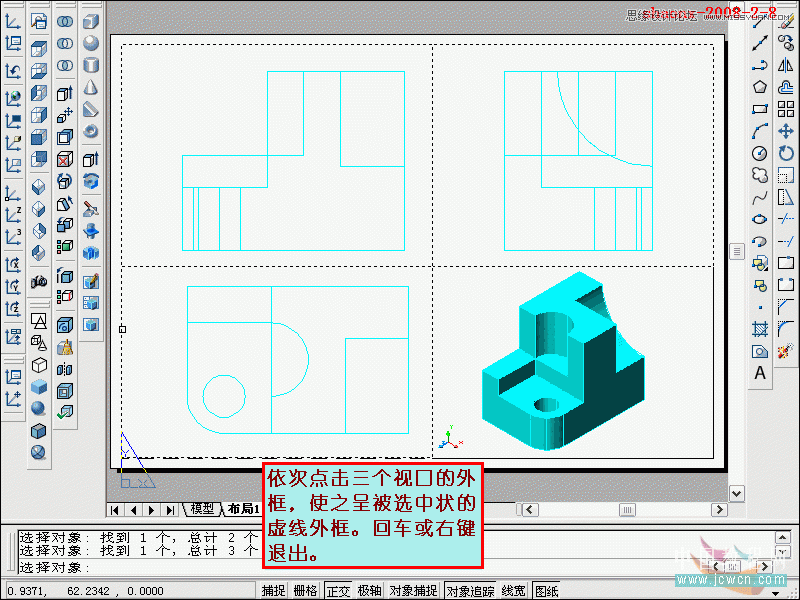

31.依次点击二个视口的外框，使之呈被选中状的虚线外框。回车或右键退出。

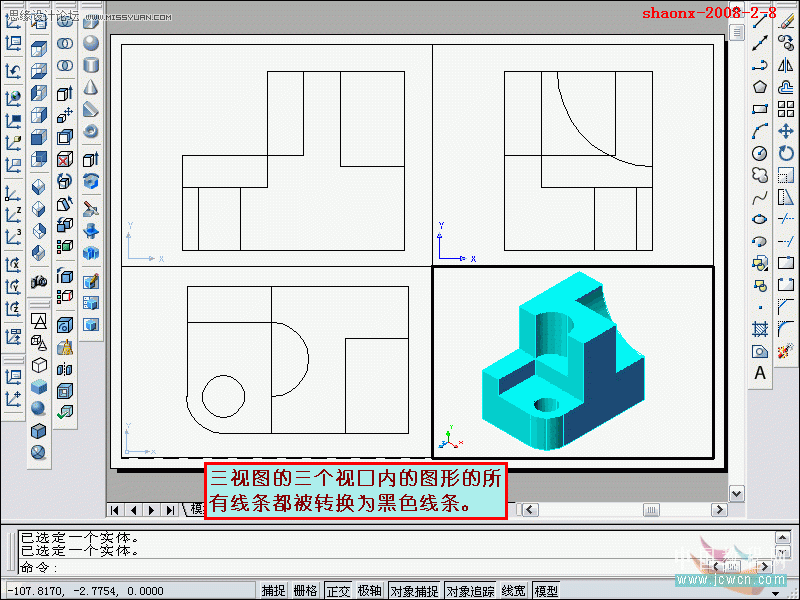

32.二视图的二个视口内的图形的所有线条都被转换为黑色线条。

33.图形设置好了以后，接下来，对图层做一设置，我们在前几步设置定位三视图时，系统自动为每一个祝口的视图分配了图层，其中每个视图分配了“可见线”、“隐藏线”、“标注线”和“剖面线”四个图层，还有各个图层公用了“外框线”图层。一般情况下，我们只要对隐藏线设置为虚线即可。“（图名）-HTD”就是各视图的隐藏线图层。

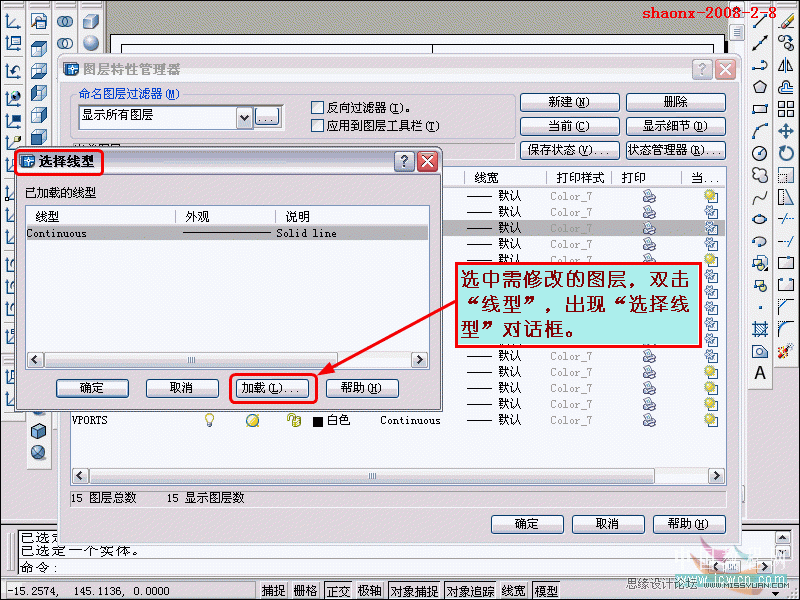

34.选中修改的图层，双击“线型”，出现“选择线型”对话框。

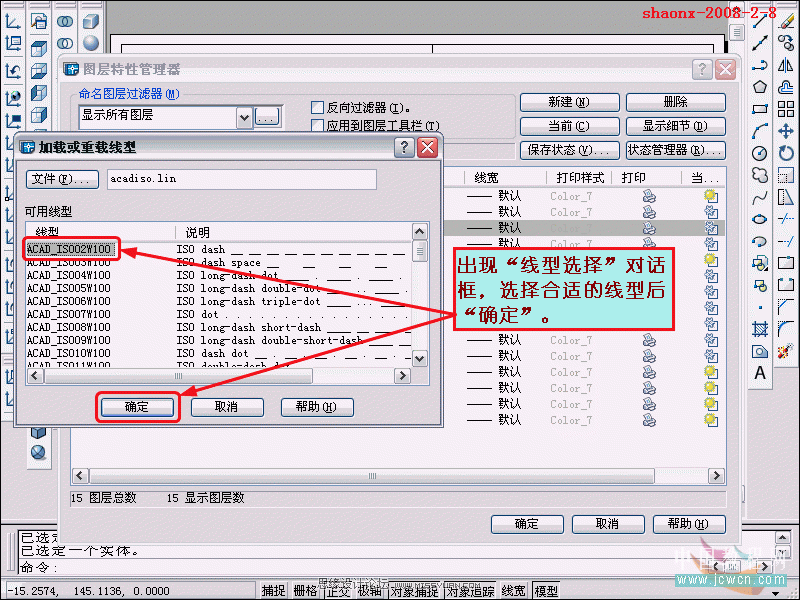

35.出现“线型选择”对话框，选择合适的线型后“确定”。

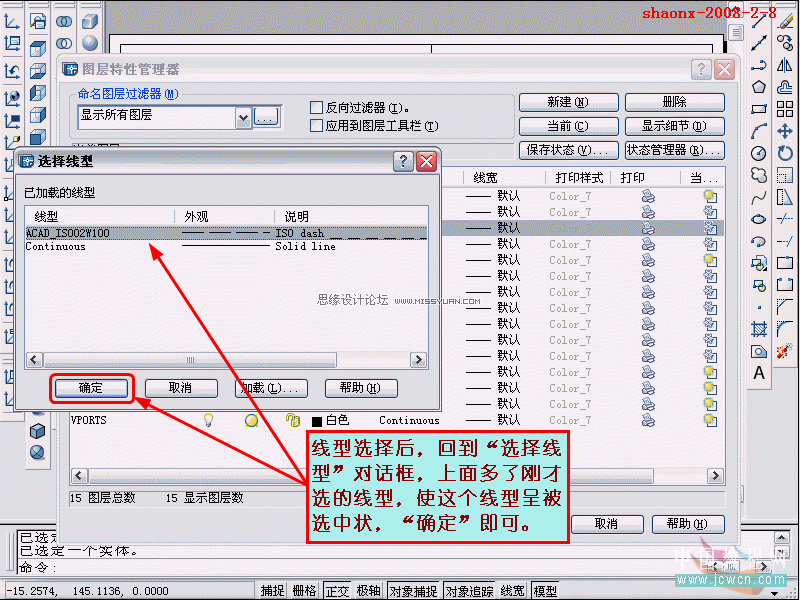

36.线型选择后，回到“选择线型”对话框，上面多了刚才选的线型，使这个线型呈被选中状，“确定”即可。

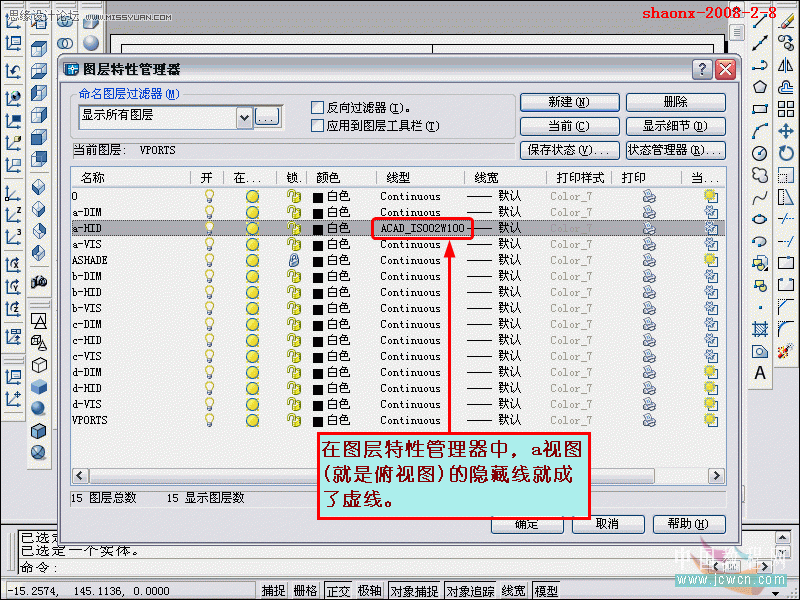

37.在图层的特性管理器中，a视（就是俯视图）的隐藏线就成了虚线。

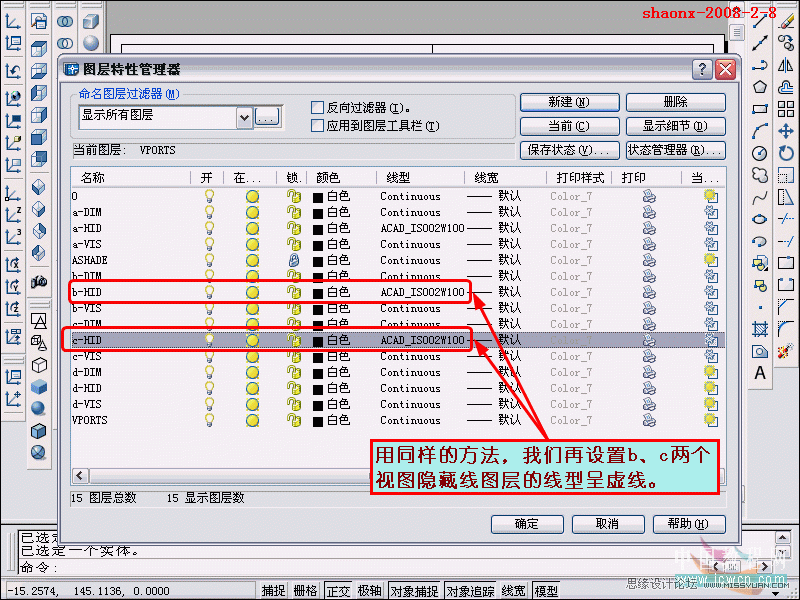

38.用同样的方法，我们再设置b、c两个视图隐藏线图层的线型呈虚线。

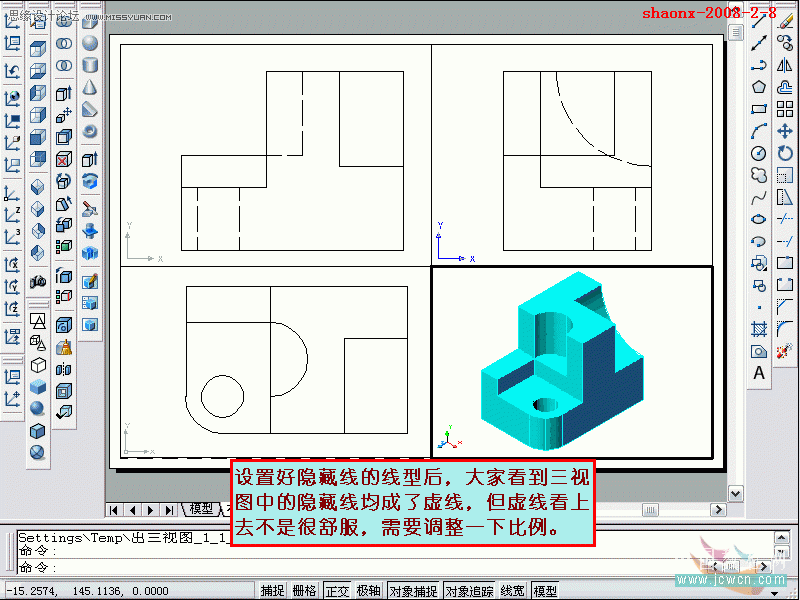

39.设置好隐藏线的线型后，大家看到三视图中的隐藏线均成了虚线，但虚线看上去不是很舒服，需要调整一下比例。

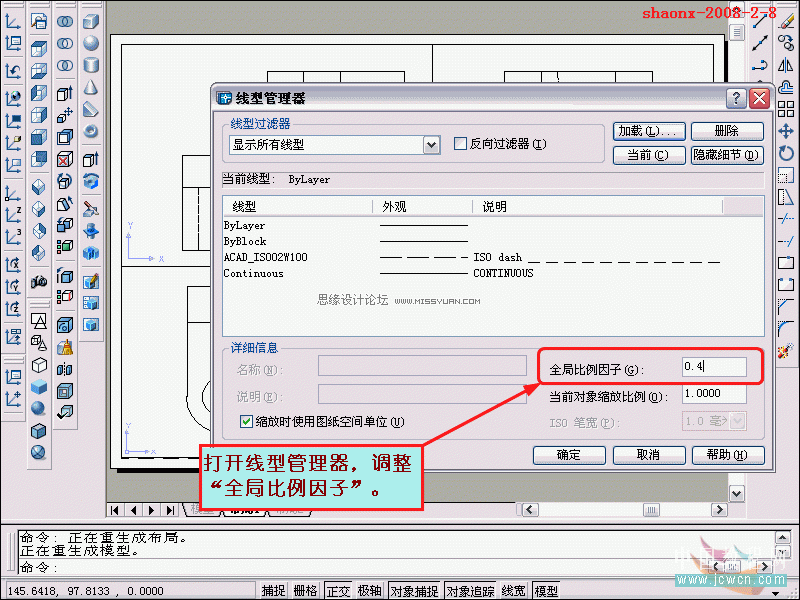

40.打开线型管理器，调整“全局比例因子”。
