AutoCAD教程：将三维实体转为三视图(3)

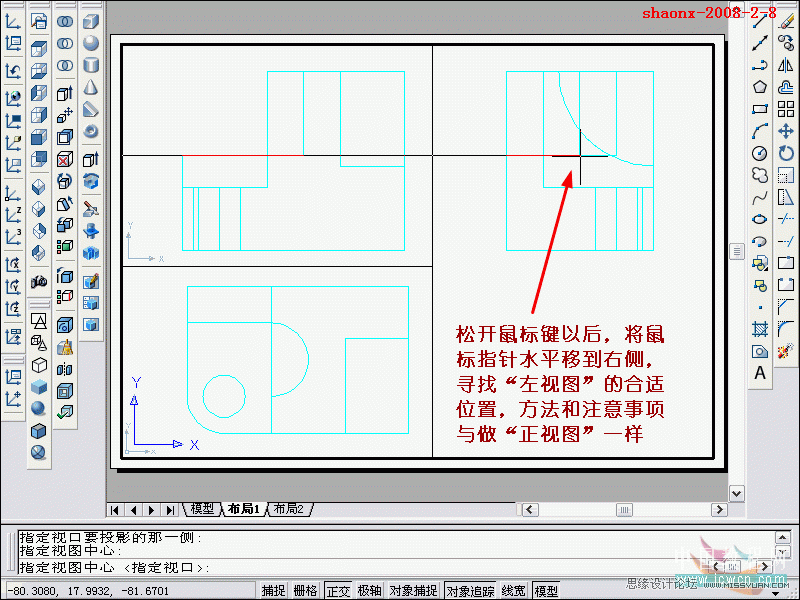

21.松开鼠标键以后，将鼠标指针水平移到右侧，寻找“左视图”的合适位置，方法和注意事项与做“正视图”一样。

22.接下来，像画矩形一样指定“左视图”的视口，同时也别忘了给左视图起个名字。

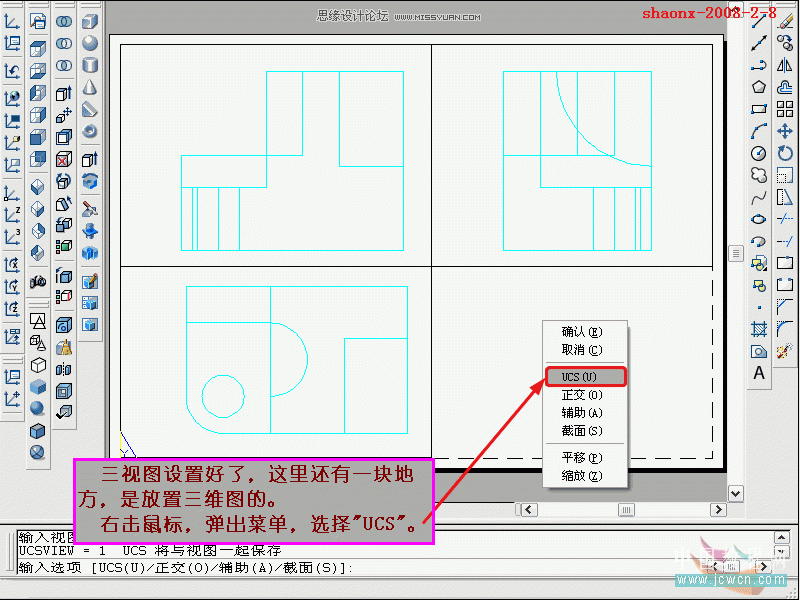

23.三视图设置好了，这里还有一块地方，是放置三维图的。右击鼠标，弹出菜单，选择“UCS”。

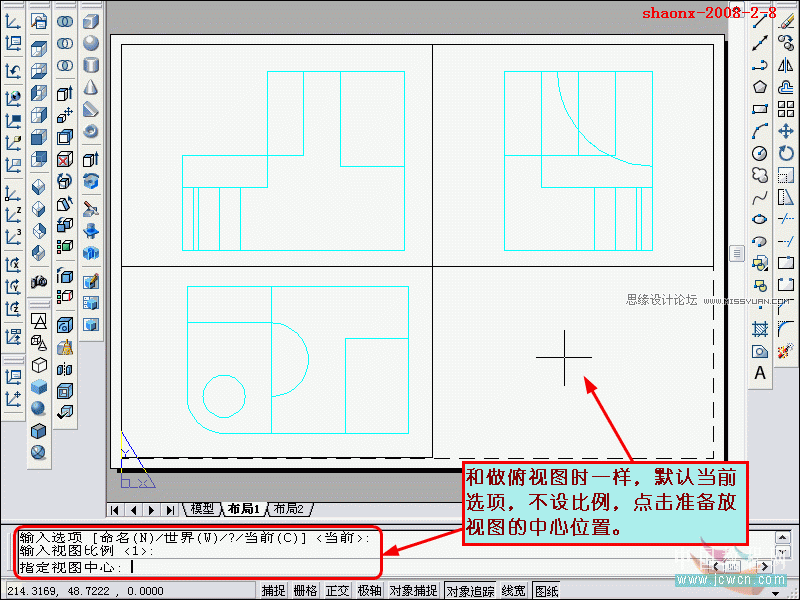

24.和做俯视图时一样，默认当前选项，不设比例，点击准备放视图的中心位置。

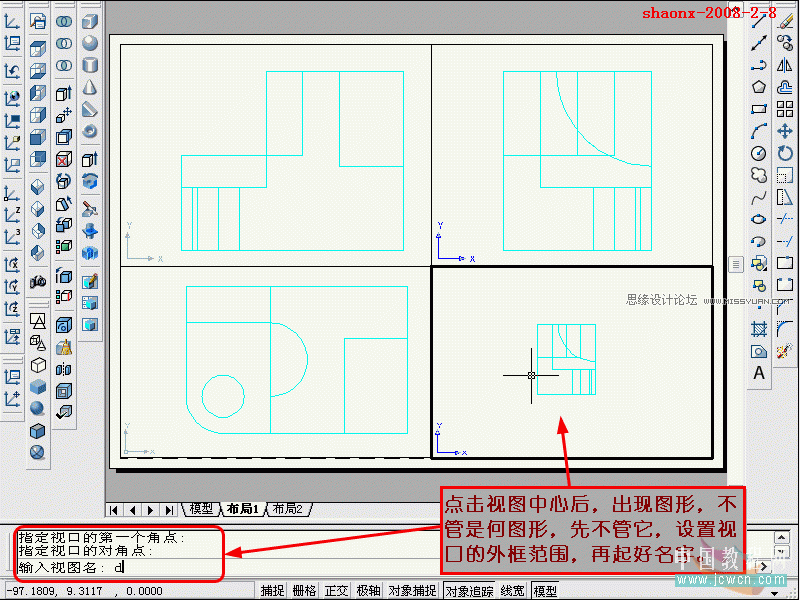

25.点击视图中心后，出现图形，不管是何图形，先不管它，设置视口的外框范围，再起好了名字。

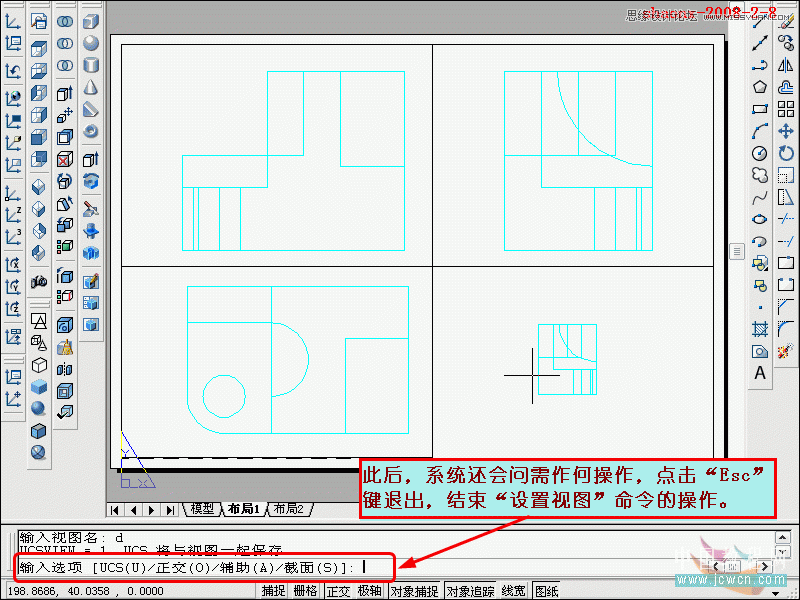

26.此后，系统还会问需作何操作，点击“Esc”键退出，结束“设置视图”命令的操作。

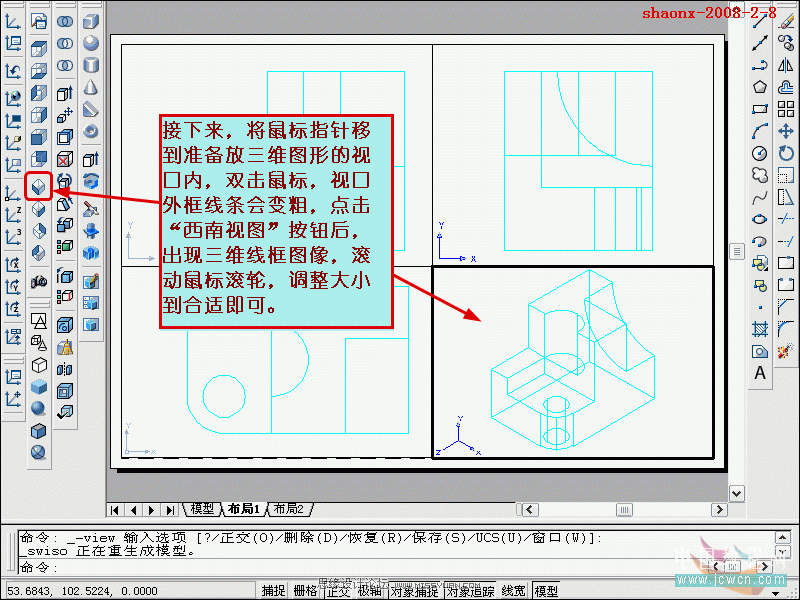

27.接下来，将鼠标指针移到准备放二维图形的视口内，双击鼠标，视口外框线条会变粗，点击“西南视图”铵钮后，出现二维线框图像，滚动鼠标滚轮，调整大小到合适即可。

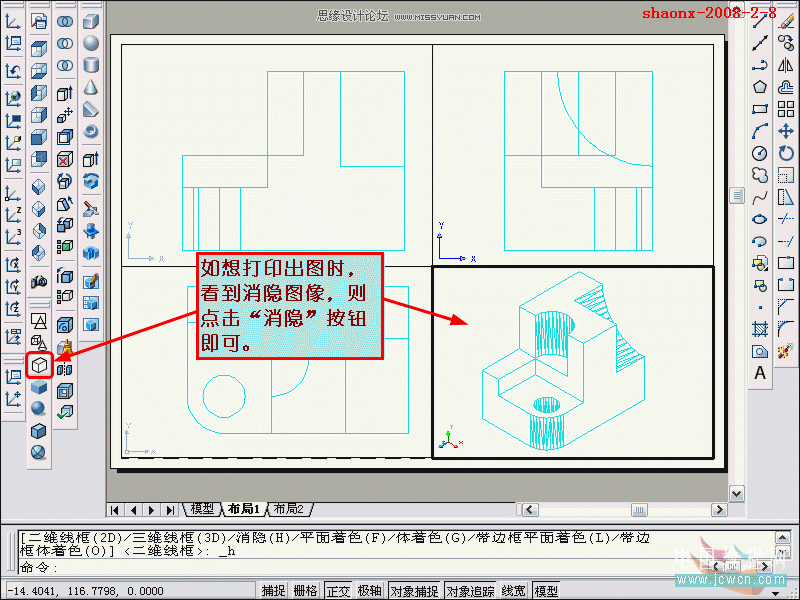

28.如想打印出图时，看到消隐图像，则点击“消隐”按钮即可。

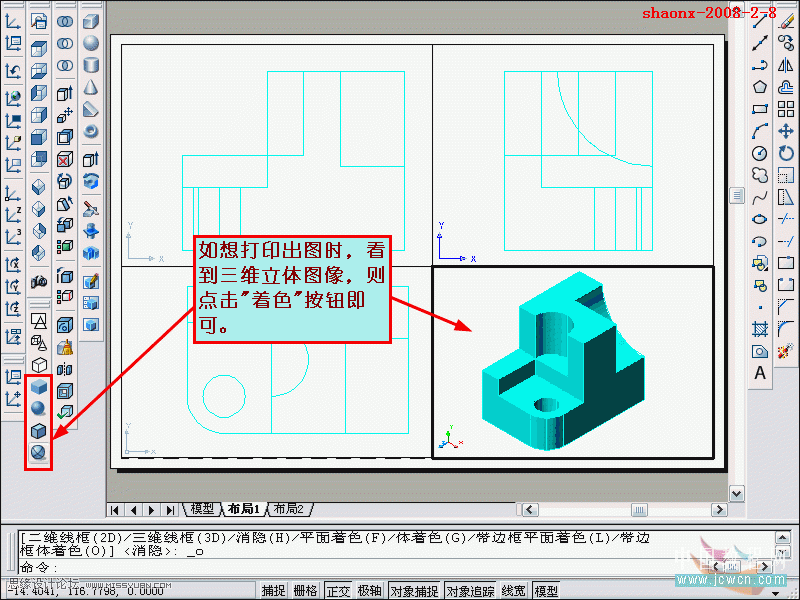

29.想打印出图时，看到二维立体图像，则点击“着色”按钮即可。

30.现在开始，我们来对三个视口的二视图进行调整。点击“设置图形”按钮。
